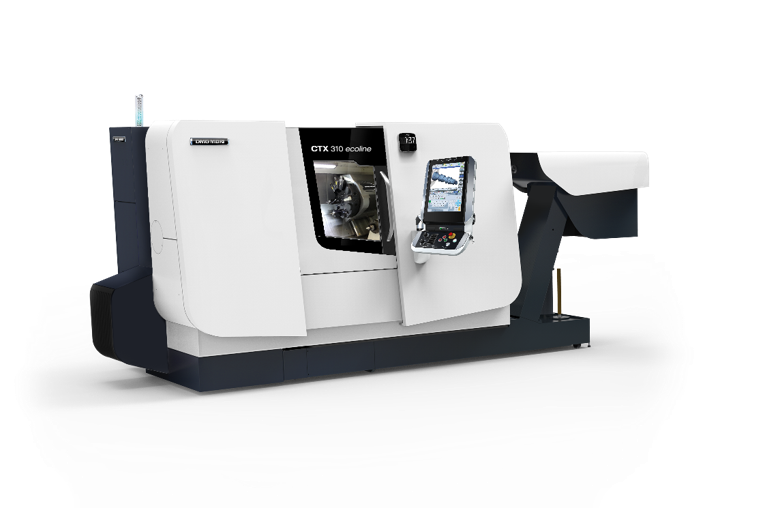

DMG MORI CTX 310 ecoline
Описание
|

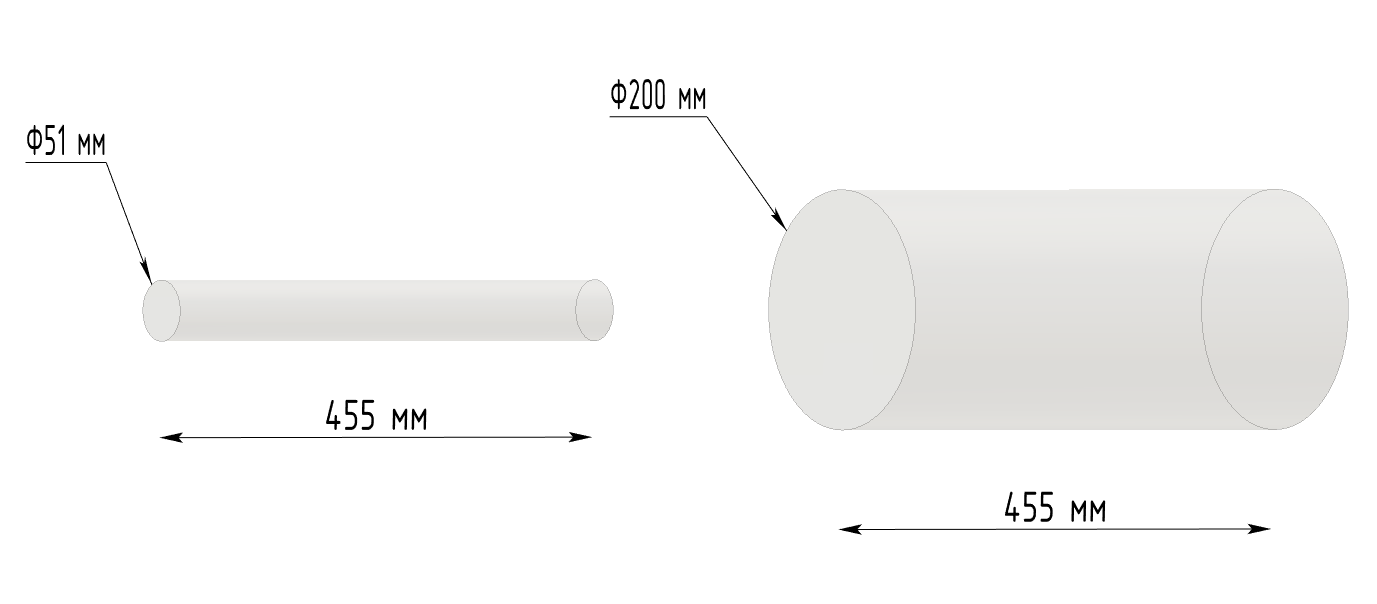

1. Максимальный размер обрабатываемых заготовок на станке CTX 310 ecoline:
|
|
|
2. Максимальные режимы резания на станке CTX 310 ecoline: |
|
|
Силовое резание |
|
|
Скорость резания Vc, м/мин |
280 |
|
Скорость подачи, мм/об |
0.5 |
|
Глубина резания мм |
3 |
|
Материал |
Сталь 45 |
|
Чистовой токарный инструмент |
|
|
Скорость резания Vc, м/мин 400 400 |
400 |
|
Скорость подачи, мм |
0.08 |
|
Шероховатость Ra, мкм |
0.8 |
|
Радиус инструмента R, мм |
0.4 |
|
Материал |
Алюминий |
|
Сверло |
|
|
Скорость резания, м/мин |
160 |
|
Скорость подачи, мм/об |
0.15 |
|
Диаметр инструмента ø, мм |
40 |
|
Материал |
Сталь 45 |
|
3. Ключевые технические характеристики станка CTX 310 ecoline: |
|
|
Рабочая зона |
|
|
Диаметр над суппортом, макс., мм |
260 |
|
Диаметр обрабатываемый , макс., мм |
200 |
|
Поперечный ход (X), мм |
182.5 |
|
Продольный ход (Z), мм |
455 |
|
Ускоренный ход (X / Z), м/мин |
30 / 30 |
|
Главный шпиндель |
|
|
Фланец шпинделя, мм |
140 h5 |
|
Диаметр прохода прутка, макс., мм |
51 |
|
Зажимной патрон, мм |
210 |
|
Мощность привода (40 / 100 % ED), кВт |
16,5 / 11 |
|
Крутящий момент, макс. (40 % ED), Нм |
166,5 / 112 |
|
Частота вращения, макс., об/мин |
5,000 |
|
Точность позиционирования |
|
|
Согласно ISO 230-2 по оси X / Z, мкм |
8 / 8 |
|
Согласно ISO 230-2 на оси C, ″ |
20 |
|
Управление |
|
|
Система ЧПУ |
SIEMENS SINUMERIK 840D sl+ ShopTurn |
|
Инструментальный револьвер |
|
|
Число инструментальных позиций |
12 |
|
Из них может быть приводных |
12 |
|
Диаметр крепления держателя, мм |
30 |
|
Мощность привода (40 % ED) при 2 000 об/мин, кВт |
4.2 |
|
Крутящий момент, макс. (40 % ED), Нм |
20 |
|
Скорость вращения, макс., об/мин |
4500 |
|
Задняя бабка |
|
|
Ход задней бабки, мм |
396 |
|
Конус крепления центра в задней бабке, Mk |
4 |
|
Усилие задней бабки, макс., кН |
4 |
|
Вес станка |
|
|
Вес станка (с транспортером стружки), кг |
3770 |
|
4. Комплектация* станка CTX 310 ecoline: |
|
|
CTX 310 V3 ecoline |
|
|
1. 12 позиционный инструментальный револьвер (с сервоприводом), для оснастки VDI 30, 12 приводных позиций (привод по DIN5480) |
|
|
2. Автоматическая гидравлическая задняя бабка |
|
|
3. Датчик для измерения инструмента ф. Marposs |
|
|
4. Транспортер для удаления стружки |
|
|
5. Пистолет для СОЖ, рабочее давление 5 бар |
|
|
6. Насос для СОЖ, рабочее давление 12 бар |
|
|
7. Пакет безопасности при сбое в подаче питания |
|
|
8. Гидравлический 3-кулачковый патрон D 210 мм с проходным отверстием D 52 мм, производство фирмы SMW Autoblok тип BH-D210/Z170, с комплектом сырых и каленых кулачков, включает присоединительные элементы |
|
|
9. Блок дистанционного управления с маховичком |
|
*Комплектация оборудования может быть скорректирована с учетом пожеланий и потребностей Клиента.
Станок СТХ 310 ecoline произведен на современном заводе по производству станков ECOLINE:
ООО «УЛЬЯНОВСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД».
Станок CTX 310 ecoline позволяет работать в трехсменном режиме 24/7 без ограничений по часам наработки!
