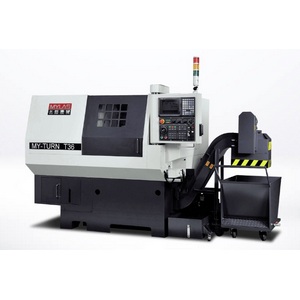

ТОКАРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР MY-TURN T36 F

Применение анализа методом конечных элементов при расчете прочности конструкции и ребер жесткости обеспечивают высокую жесткость оборудования. Цельнолитая станина и основные узлы станка выполнены из термостабилизированного чугуна Meehanite, что обеспечивает высокую точность на протяжении всего срока эксплуатации.

Закаленные и шлифованные направляющие скольжения прямоугольного сечения по осям X,Y,Z обеспечивают высокую жесткость системы благодаря чему станок позволяет достичь хороших показателей шероховатости в сочетании с высокой производительностью при обработке различных материалов.

Ось C в сочетании с осью Y позволяют выполнять на станке не только операции точения, но и фрезерования, сверления и нарезания резьбы перпендикулярно оси детали, что позволяет получать полностью готовую деталь с одного станка за одну операцию. Приводная станция оси Y позволяет установить до 4 инструментов.

Станция приводного инструмента на 3-и позиции позволяет выполнять фрезеровать, сверлить и нарезать резьбу параллельно оси детали.

Прецизионный шпиндель станка может быть оснащен цанговым или 3-х кулачковым гидравлическими патронами для расширения возможностей применения оборудования. Шпиндель оснащен спаренными роликовыми и шариковыми-упорными подшипниками благодаря чему отлично выдерживает как осевые, так и радиальный нагрузки. Скорость вращения шпинделя до 6000 об/мин гарантирует быструю и эффективную обработку, а так же позволяет достичь высокого качества поверхности при финишных операциях.

Ловушка деталей (опция) предназначена для улавливания готовых деталей и выгрузки их на конвейер готовых деталей.

Конвейер деталей (опция) предназначен для выгрузки готовых деталей из станка. Для повышения энергоэффективности стружкоуборочный конвейер может быть запрограммирован через ЧПУ.

Податчик прутка (опция) позволяет автоматически подавать прутковую заготовку в зону обработки. В сочетании с ловушкой и конвейером готовых деталей позволяет вести обработки в полностью автоматическом режиме с минимальным вмешательством обслуживающего персонала.

Стружкоуборочный конвейер (опция) предназначен для выгрузки стружки из станка, повышает удобство эксплуатации оборудования и сокращает простои связанные с обслуживанием.

Сочетание насосов высокого и низкого давления СОЖ (опция). Насос высокого давления СОЖ подает СОЖ на револьверную головку, в то время как насос низкого давления обеспечивает подачу СОЖ на шпиндель. Бак СОЖ оснащен контейнером для отстаивания масла для продления срока службы охлаждающей жидкости и избавления от неприятного запаха.

Станок может быть оснащен одним из 3-х вариантов ЧПУ: Fanuc, Mitsubishi и Sintec. Японские производители ЧПУ Fanuc и Mitsubishi являются одними из мировых лидеров, зарекомендовавшие себя как создатели удобных и надежных систем управления. ЧПУ Sintec – тайваньская система управления, которая обладает всеми возможностями и надежностью, как и Fanuc с Mitsubishi, но при этом отличается невысокой стоимостью.

Технические характеристики

Наименование	Ед. изм.	Данные
Система управления		Syntec / Mitsubishi / Fanuc 0iTF
Функциональные возможности
Максимальный Ø обработки	мм	100
Максимальная длина обработки	мм	100
Максимальный Ø прутка	мм	36
Величина хода
Ось Х	мм	340
Ось Z	мм	150
Ось Y	мм	160
Шпиндель
Тип патрона		цанговый или 3-х кулачковый
Скорость шпинделя	об/мин	60-6000
Конус шпинделя		А2-5
Ø отв. в шпинделе	мм	48
Высота оси шпинделя от пола	мм	1070
Мощность эл двигателя, пост./30 мин	кВт	3,75/5,5
Револьверная головка
Количество позиций в револьверной головке	шт	8
Сечение державки для наружной обработки	мм	16х16
Макс. Ø хвостовика расточного инструмента	мм	20
Приводной инструмент, ось Y
Тип патрона		ER20
Скорость	об/мин	100-4000
Макс. Ø сверления	мм	8
Макс. Ø сверления		М6
Макс. Ø хвостовика инструмента	мм	13
Количество позиций	шт	4
Приводной инструмент, ось Z
Тип патрона		ER20
Скорость	об/мин	100-4000
Макс. Ø сверления	мм	8
Макс. Ø сверления		М6
Макс. Ø хвостовика инструмента	мм	13
Количество позиций	шт	3
Подача
Скорость быстрого перемещения	м/мин	18
Скорость рабочего перемещения	мм/мин	0-5000
Ø/шаг ходовых винтов по осям X,Y,Z	мм	25/8
Мощность приводов
Привода осей X/Z/Y	кВт	1/1,5/1
Привод поворота револьверной головки	кВт	0,4
Привод инструмента	кВт	0,75
Насос СОЖ	кВт	0,9
Гидравлический насос	кВт	0,37
Конвейер деталей	кВт	0,03
Конвейер стружки	кВт	0,2
Насос смазки направляющих	кВт	0,003
Удаление масляного тумана	кВт	0,75
Бак
Бак системы СОЖ	л	145
Бак гидравлической системы	л	55
Бачок смазки направляющих	л	2
Размеры
Длина	мм	2 330
Ширина	мм	1 440
Высота	мм	1 670
Вес	кг	1 800

Базовая комплектация

Система управления Syntec, Mitsubishi, Fanuc 0iTF

Цанговый или 3-х кулачковый патрон (на выбор)

Освещение рабочей зоны

Автоматическая система смазки направляющих

Гидравлическая система

3-х цветный индикатор состояния станка

Интерфейс барфидера

Система подачи СОЖ

Полностью закрытое защитное ограждение

8-ми позиционная револьверная головка

Ось С

Держатель приводного инструмента по оси Y на 4 позиции

Держатель приводного инструмента по оси Z на 3 позиции

Документация к станку

Полное защитное ограждение станка

Дополнительные опции

Удаление масляного тумана

Устройство обдува воздухом

Насос СОЖ высокого давления 20 бар

Детектор СОЖ

Маслоотделитель

Трансформатор 15 кВт

Стабилизатор напряжения 15кВт

Трансформатор со стабилизатором напряжения 15 кВт

Стружкоуборочный конвейер цепного типа + тележка для стружки

3-х кулачковый патрон 6"

Каленые кулачки

Сырые кулачки

Ножная педаль управления цанговым или 3-х кулачковым патроном

Устройство отрезки

Набор цанг для цангового патрона

Цанга ER20

Переходная втулка расточного инструмента (Ø8/10/12/16/20)

Стопор прутка 8

Резцедержатель расточного инструмента (для линейного резцедержателя)

Резцедержатель инструмента для наружной обработки (для линейного резцедержателя)

Резцедержатель для торцевой обработки (для линейного резцедержателя)

Переходная втулка в шпиндель

Ловушка деталей

Конвейер деталей

Электронный замок двери оператора

Исполнение CE

Барфидер

Другие опции (по запросу)
