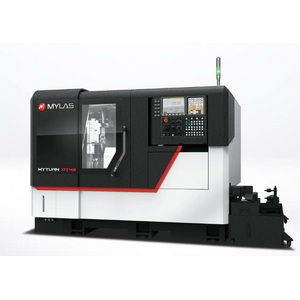

ТОКАРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР MY-TURN DY52

Револьверная головка Sauter BMT 45 / VDI 30 с осью Y1
Приводная револьверная головка на 12 позиций (при использовании многофункциональной оснастки до 24 позиций) немецкой фирмы Sauter для надежной резки в тяжелых условиях и непрерывного производства. Оснащена полуиндексацией и быстрой сменой инструмента всего за 0,2 с.
Сервоприводы Fanuc Alpha 2 для приводных инструментов до 6000 об / мин для мощной и высокопроизводительной резки самых сложных материалов.
Системы охлаждения высокого давления на 20 бар также обеспечивают быстрое удаление стружки и увеличение срока службы инструмента, необходимого для длительного серийного производства. (Опционально 50/100 бар).
Ход по оси Y1 +/- 35 мм.

Инструментальная рама для противошпинделя c осью Y2

- Количество осевых приводных позиций – 3 шт.
- Количество радиальных приводных позиций – 3 шт.
- Количество позиций для наружной обработки – 3 шт.
- Количество позиций для расточного инструмента – 5 шт.
- Серводвигатели Fanuc Alpha 8, 6000 об / мин с высокой точностью и разрешением.
- Ход по оси Y2 266 мм.

Главный и вспомогательный шпиндель

установлены в жестких роликовых подшипниках специальной конструкции. Это позволяет концентрировать мощность непосредственно на режущей поверхности и противостоять осевым и радиальным нагрузкам.

Одновременная независимая обработка

Каждый шпиндель оснащен осью C c разрешением 0,001°. Это позволяет осуществлять сложную контурную обработку деталей.

Элегантный дизайн

Станки MYLAS разработаны не только для обеспечения высокой точности при обработки и выполнения сложных задач пользователя, но и для того, чтобы придать элегантность и футуристический вид любому цеху.

Технические характеристики

Наименование	Ед. изм.	Данные
Система управления		Fanuc / Mitsubishi
Функциональные возможности
Макс.устанавливаемый Ø над станиной	мм	260
Максимальный Ø обработки в главном шпинделе	мм	150
Максимальный Ø обработки в противошпинделе	мм	135
Максимальная длина обработки	мм	350
Максимальная длина обработки прутка в главном шпинделе	мм	150
Максимальная длина обработки прутка в противошпинделе	мм	60
Максимальный Ø прутка в главном шпинделе	мм	42
Максимальный Ø прутка в противошпинделе	мм	32
Величина хода
Ось Х1/Х2	мм	175/240
Ось Z1/Z2	мм	450/500
Ось Y1	мм	±35
Главный шпиндель
Конус шпинделя		А2-6
Ø сквозного отверстия в шпинделе	мм	79
Тип цангового патрона	мм	DIN173E
Скорость шпинделя	об/мин	50-4500
Тип двигателя шпинделя		β8/12000i
Мощность эл двигателя главного шпинделя, пост/30 мин	кВт	7,5/11
Противошпиндель
Конус шпинделя		А2-4
Ø сквозного отверстия в шпинделе	мм	43
Тип цангового патрона	мм	DIN171E
Скорость шпинделя	об/мин	50-5000
Тип двигателя шпинделя		β3/10000i
Мощность эл двигателя главного шпинделя, пост/30 мин	кВт	3,7/5,5
Револьверная головка
Тип крепления держателей		VDI30
Тип приводной муфты		DIN5480
Количество позиций	шт	12
Количество приводных позиций	шт	12
Сечение державки для наружной обработки	мм	20х20
Макс.диаметр хвостовика расточного инструмента	мм	Ø25
Время индексации	с	0,1-0,3
Скорость приводного инструмента	об/мин	6000
Тип двигателя привода инструмента		α2/10000i
Мощность приводного инструмента (пост/30мин)	кВт	2,2/3,7
Момент приводного инструмента (пост/30мин)	Нм	14/23,5
Макс. Ø сверления	мм	13
Макс. Ø фрезерования	мм	13
Макс. нарезаемая резьба	мм	М8
Инструментальная рама для противошпинделя
Количество позиций	шт	14
Количество осевых приводных позиций	шт	3
Количество радиальных приводных позиций	шт	3
Количество позиций для наружной обработки	шт	3
Количество позиций для расточного инструмента	шт	5
Сечение державки для наружной обработки	мм	16х16
Макс.диаметр хвостовика расточного инструмента	мм	Ø20
Скорость приводного инструмента	об/мин	5000
Тип двигателя привода инструмента		α8/6000i
Мощность приводного инструмента	кВт	2,2
Момент приводного инструмента	Нм	22
Макс. Ø сверления	мм	13
Макс. Ø фрезерования	мм	13
Макс. нарезаемая резьба	мм	М8
Подача
Скорость быстрого перемещения по оси X1/X2	м/мин	18/18
Скорость быстрого перемещения по оси Z1/Z2	м/мин	24/24
Скорость быстрого перемещения по оси Y1	м/мин	18
Двигатели
Мощность серво двигателя осей X1/X2	кВт	1,8/1,2
Мощность серво двигателя осей Z1/Z2	кВт	1,8/1,8
Мощность серво двигателя осей Y1/Y2	кВт	1,8/1,8
Насос СОЖ	кВт	0,9/0,9
Насос СОЖ высокого давления	кВт	0,4
Гидравлический насос	кВт	3,75
Конвейер деталей	кВт	0,03
Стружкоуборочный конвейер	кВт	0,2
Насос системы смазки	кВт	0,003
Удаление масляного тумана	кВт	0,75
Емкости
Бак гидростанции	л	55
Бак системы смазки	л	2
Бак СОЖ	л	250
Размеры
Длина	мм	2 600
Ширина	мм	1 950
Высота	мм	1 800
Вес	кг	5 350

Базовая комплектация

Система управления Fanuc/Mitsubishi

Цанговый патрон

Выталкиватель заготовки

12-ти револьверная головка с приводным инструментом

Инструментальная рама для противошпинделя, 14 инструментов

Система автоматической смазки

Система подачи СОЖ (20 бар)

Внутренняя подача СОЖ / продув через противошпиндель

Датчик уровня СОЖ

Автоматическое отключение

Сигнальная лампа

Ловушка готовых деталей

Конвейер готовых деталей

Полностью закрытое защитное ограждение

Документация к станку

Ящик с инструментами для обслуживания станка

Дополнительные опции

3-х кулачковый патрон 6"

3-х кулачковый патрон 5"

Вытяжка масляного тумана

Продув воздухом главного / противошпинделя

Насос высокого давления СОЖ (50/100 бар)

Стружкоуборочный конвейер

Вытяжка масляного тумана

Барфидер

Трансформатор

Ловушка готовых деталей

Конвейер готовых деталей

Задняя бабка

Другие опции (по запросу)
