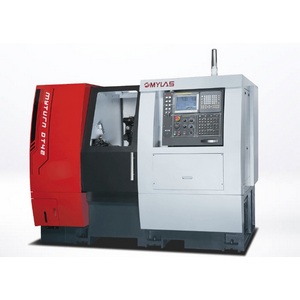

ТОКАРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР MY-TURN DT52

Описание

A.  Применение направляющих скольжения коробчатого типа(Box Way) позволяет выполнять обработку со съемом припуска большой величины с высокой точностью и гарантировать долговременную стабильную работу станка. Шлифованная поверхность уменьшают трение и вибрацию. Такая конструкция направляющих не подвержена деформации даже при тяжелых скоростных режимах резания.
B.  Приводная револьверная головка на 8 позиций для противошпинделя.
C.  Высокопрочная и термостойкая конструкция шпиндельного узла.
D.  Приводная револьверная головка на 12 позиций. При использование многофункциональных держателей можно оснастить револьверную голову до 24 инструментов.
E.  Применение анализа методом конечных элементов при расчете прочности конструкции и ребер жесткости обеспечивают высокую жесткость оборудования. Цельнолитая станина и основные узлы станка выполнены из термостабилизированного чугуна Meehanite, что обеспечивает высокую точность на протяжении всего срока эксплуатации.
F.  Ход по оси Y +/- 35 мм поддерживается двумя направляющими, равномерно распределяя нагрузку при обработке. Это позволяет обеспечить точность и жесткость.
G.  Конструкция станины выполнена под углом 45° для лучшего удаления стружки из рабочей зоны.
H.  Ось Z оснащена точными высокопрочными 32-мм шариковыми винтами, а все остальные оси используют 28-мм шариковые винты, чтобы обеспечить высокую скорость подачи и длительный срок службы.



Револьверная головка Sauter BMT 45 / VDI 30 с осью Y1

- Приводная револьверная головка на 12 позиций (при использовании многофункциональной оснастки до 24 позиций) немецкой фирмы Sauter для надежной резки в тяжелых условиях и непрерывного производства. Оснащена полуиндексацией и быстрой сменой инструмента всего за 0,2 с.
- Сервоприводы Fanuc Alpha 2 для приводных инструментов до 6000 об / мин для мощной и высокопроизводительной резки самых сложных материалов.
- Мощность 2,2/3,7 кВт, крутящий момент 14/23,5 Нм.
- Системы охлаждения высокого давления на 20 бар также обеспечивают быстрое удаление стружки и увеличение срока службы инструмента, необходимого для длительного серийного производства. (Опционально 50/100 бар).
- Ход по оси Y1 +/- 35 мм.



Револьверная головка для противошпинделя Sauter VDI25

- Приводная револьверная головка на 8 позиций немецкой фирмы Sauter.
- Сервоприводы Fanuc Alpha 8 для приводных инструментов до 6000 об / мин для мощной и высокопроизводительной резки самых сложных материалов.
- Макс. мощность 2,2, макс. крутящий момент 22 Нм.



Главный и вспомогательный шпиндель

установлены в жестких роликовых подшипниках специальной конструкции. Это позволяет концентрировать мощность непосредственно на режущей поверхности и противостоять осевым и радиальным нагрузкам.



Одновременная независимая обработка

Каждый шпиндель оснащен осью C c разрешением 0,001°. Это позволяет осуществлять сложную контурную обработку деталей.



Элегантный дизайн

Станки MYLAS разработаны не только для обеспечения высокой точности при обработки и выполнения сложных задач пользователя, но и для того, чтобы придать элегантность и футуристический вид любому цеху.





Технические характеристики

Наименование Ед. изм. Данные
Система управления   Fanuc / Mitsubishi
Функциональные возможности
Макс.устанавливаемый Ø над станиной мм 260
Максимальный Ø обработки в главном шпинделе мм 150
Максимальный Ø обработки в противошпинделе мм 135
Максимальная длина обработки мм 350
Максимальная длина обработки прутка в главном шпинделе мм 150
Максимальная длина обработки прутка в противошпинделе мм 60
Максимальный Ø прутка в главном шпинделе мм 50
Максимальный Ø прутка в противошпинделе мм 32
Величина хода
Ось Х1/Х2 мм 175/240
Ось Z1/Z2 мм 450/500
Ось Y мм ±35
Главный шпиндель
Конус шпинделя   А2-5
Ø сквозного отверстия в шпинделе мм 55
Тип цангового патрона мм DIN177E
Скорость шпинделя об/мин 50-4500
Тип двигателя шпинделя   β8/12000i
Мощность эл двигателя главного шпинделя, пост/30 мин кВт 7,5/11
Противошпиндель
Конус шпинделя   А2-4
Ø сквозного отверстия в шпинделе мм 48
Тип цангового патрона мм DIN171E
Скорость шпинделя об/мин 50-5000
Тип двигателя шпинделя   β3/10000i
Мощность эл двигателя главного шпинделя, пост/30 мин кВт 3,7/5,5
Револьверная головка
Тип крепления держателей   VDI30
Тип приводной муфты   DIN5480
Количество позиций шт 12
Количество приводных позиций шт 12
Сечение державки для наружной обработки мм 20х20
Макс.диаметр хвостовика расточного инструмента мм Ø25
Время индексации с 0,1-0,3
Скорость приводного инструмента об/мин 6000
Тип двигателя привода инструмента   α2/10000i
Мощность приводного инструмента (пост/30мин) кВт 2,2/3,7
Момент приводного инструмента (пост/30мин) Нм 14/23,5
Макс. Ø сверления мм 13
Макс. Ø фрезерования мм 13
Макс. нарезаемая резьба мм М8
Вспомогательная револьверная головка
Тип крепления держателей   VDI25
Тип приводной муфты   DIN5480
Количество позиций шт 8
Количество приводных позиций шт 8
Сечение державки для наружной обработки мм 20х20
Макс.диаметр хвостовика расточного инструмента мм Ø20
Время индексации с 0,1-0,3
Скорость приводного инструмента об/мин 6000
Тип двигателя привода инструмента   α8/6000i
Мощность приводного инструмента (пост/30мин) кВт 2,2
Момент приводного инструмента (пост/30мин) Нм 22
Макс. Ø сверления мм 13
Макс. Ø фрезерования мм 13
Макс. нарезаемая резьба мм М8
Подача
Скорость быстрого перемещения по оси X1/X2 м/мин 18/18
Скорость быстрого перемещения по оси Z1/Z2 м/мин 24/24
Скорость быстрого перемещения по оси Y м/мин 18
Двигатели
Мощность серво двигателя осей X1/X2 кВт 1,8/1,2
Мощность серво двигателя осей Z1/Z2 кВт 1,8/1,8
Мощность серво двигателя осей Y кВт 1,8
Двигатель индексации револьверной головки кВт 0,75/0,75
Насос СОЖ кВт 0,9/0,9
Насос СОЖ высокого давления кВт 0,4
Гидравлический насос кВт 3,75
Конвейер деталей кВт 0,03
Стружкоуборочный конвейер кВт 0,2
Насос системы смазки кВт 0,003
Удаление маслянного тумана кВт 0,75
Емкости
Бак гидростанции л 55
Бак системы смазки л 2
Бак СОЖ л 250
Размеры
Длина мм 2 600
Ширина мм 1 950
Высота мм 1 800
Вес кг 5 100

Базовая комплектация

Система управления Fanuc/Mitsubishi
Цанговый патрон
Выталкиватель заготовки
12-ти револьверная головка с приводным инструментом
8-ми позиционная вспомогательная револьверная головка
Система автоматической смазки
Система подачи СОЖ (20 бар)
Внутренняя подача СОЖ / продув через противошпиндель
Датчик уровня СОЖ
Автоматическое отключение
Сигнальная лампа
Ловушка готовых деталей
Конвейер готовых деталей
Устройство продувки воздухом для SP1/SP2
Полностью закрытое защитное ограждение
Документация к станку
Ящик с инструментами для обслуживания станка

Дополнительные опции

3-х кулачковый патрон 6"
3-х кулачковый патрон 5"
Вытяжка масляного тумана
Продув шпинделей сжатым воздухом
Насос высокого давления СОЖ (50/100 бар)
Стружкоуборочный конвейер
Вытяжка масляного тумана
Барфидер
Трансформатор
Ловушка готовых деталей
Конвейер готовых деталей
Задняя бабка
Другие опции (по запросу)
