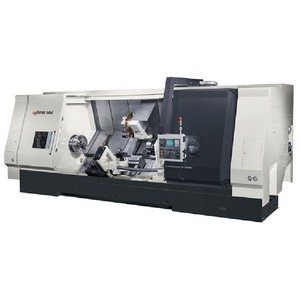

ТОКАРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР FCL TC-4532

Компоновка станка с наклоном направляющих 45° обеспечивает хороший сход стружки и оптимальное распределение нагрузок. Высокоточные направляющие скольжения прямоугольного сечения обеспечивают непревзойденную жесткость, что позволяет вести обработку на черновых операциях с максимальными режимами, а так же получать высокую точность и шероховатость на чистовых операциях, в том числе при обработке закаленных материалов. Высококачественные серво-моторы Fanuc обеспечивают высокие выходные характеристики и являются залогом долгой и бесперебойной работы оборудования. Шарико-винтовые пары с предварительным натягом. Для повышения жесткости передачи по осям X, Z используются ШВП большого диаметра класса точности С3, тем самым обеспечивая высокую точность позиционирования и повторяемость. Синхронизированные телескопические кожуха исключают передачу шума и вибрации. ШВП Так же оснащены устройствами для предотвращения столкновений. В случае механических аномалий или халатности оператора, встроенные устройства способны поглотить воздействие столкновения, тем самым минимизировать последствия и сохранить точность оборудования. Муфты прямого зацепления обеспечивают минимальное время реакции осей на командные движения серводвигателей и максимальную жесткость при передаче крутящих моментов.

Технические характеристики

	Наименование	Ед. изм.	Данные
СИСТЕМА УПРАВЛЕНИЯ	Fanuc / Siemens
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ	Макс. диаметр устанавливаемый над станиной	мм	Ø970
	Макс. диаметр токарной обработки	мм	Ø850
	Макс. длина обработки	мм	3200
	Диаметр отверстия в шпинделе	мм	Ø160 / Опц А2-15: Ø230/ Опц А2-20: Ø320; Ø360
	Макс. диаметр прутка	мм	Ø115 / Опц А2-15: Ø135/ Опц А2-20: Ø205
ВЕЛИЧИНА ХОДА	Ось Х	мм	425+25
	Ось Z	мм	3250
ГЛАВНЫЙ ШПИНДЕЛЬ	Размер патрона		15" / 18"; 24"; 32"
	Мак. cкорость шпинделя	об/мин	ступень 1: 2-230 / ступень 2: 231-650 / ступень 3: 551-1500
	Мощность эл двигателя, пост./30 мин., α30i	кВт	30/37
	Конус шпинделя	тип	A2-11 / Опц: А2-15; А2-20
ПРОГРАММИРУЕМАЯ ЗАДНЯЯ БАБКА	Ход задней бабки	мм	2950
	Диаметр пиноли	мм	Ø200
	Ход пиноли	мм	200
	Конус пиноли		КМ6
РЕВОЛЬВЕРНАЯ ГОЛОВКА (гидравлическая/сервопривод)	Количество позиций	шт.	12
	Сечение проходного инструмента	мм	32х32
	Диаметр державки расточного инструмента	мм	Ø50
ПОДАЧА	Скорость быстрого перемещения (ось X, Z)	м/мин	12/16
	Скорость рабочего перемещения (ось X, Z)	мм/мин	0,001-500
ШВП	Диаметр и класс точности ШВП по оси X	мм	Ø36Р10
	Диаметр и класс точности ШВП по оси Z	мм	Ø50Р1
ТОЧНОСТЬ	Позиционирование (+/-)	мм	±0,004
	Повторяемость (+/-)	мм	±0,003
ПРИВОДА	Сервопривод по оси Х, α22Bi	кВт	4
	Сервопривод по оси Z, α30i	кВт	7
	Гидравлическая помпа	кВт	3,75
	Насос СОЖ	кВт	0,75
ЕМКОСТИ	Бак системы гидравлики	л	80
	Бак системы СОЖ	л	360
РАЗМЕРЫ	Длина	мм	8 160
	Ширина	мм	2 230
	Высота	мм	2 445
	Вес (нетто/брутто)	кг	18400/19900

Базовая комплектация

Fanuc 0i-TF с цветным LCD монитором 8,4"

Главный шпиндель с гидравлическим 3-х кулачковым патроном 15" и гидроцилиндром

Жидкостное охлаждение шпинделя

Направляющие скольжения коробчатого типа по осям X, Z

Трехступенчатая коробка скоростей шпинделя

Сервопривода осей X,Z

Револьверная головка на 12 позиций

Программируемая задняя бабка с невращающейся гидравлической пинолью + вращающийся центр КМ6

Бак СОЖ

Система подачи СОЖ 3 Бар, 180Вт

Внутренний подвод СОЖ через револьвер

Гидравлическая станция

Сигнальный светофор состояния станка (3 цвета)

Освещение рабочей зоны станка

Стружкоуборочный конвейер с тележкой для стружки

Система автоматической смазки направляющих

Теплообменник шкафа электроавтоматики

Набор сырых и каленых кулачков 15"

Ящик с инструментами для обслуживания станка

Документация к станку на русском языке

Защитное ограждение

Трансформатор 380В/50Гц

Дополнительные опции

Монитор 10,4" LCD + Manual guide i

Автоматическое устройство настройки инструмента

Ручное устройство настройки инструмента

Трансформатор исполнение СЕ

Ось С + осевая револьверная голова с приводным инструментом на 12 позиций

Исполнение CE

Замена конуса шпинделя на А2-15, А2-20

Замена 3-х кулачкового патрона на 18"; 24"; 32"

Ручной неподвижный люнет

Программируемый следящий люнет

Специальные опции (по запросу)
