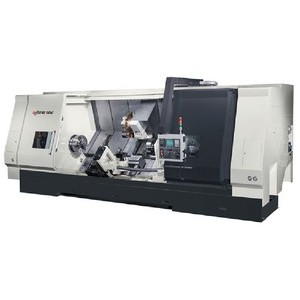

Компоновка станка с наклоном направляющих 45° обеспечивает хороший сход стружки и оптимальное распределение нагрузок. Высокоточные направляющие скольжения прямоугольного сечения обеспечивают непревзойденную жесткость, что позволяет вести обработку на черновых операциях с максимальными режимами, а так же получать высокую точность и шероховатость на чистовых операциях, в том числе при обработке закаленных материалов. Высококачественные серво-моторы Fanuc обеспечивают высокие выходные характеристики и являются залогом долгой и бесперебойной работы оборудования.
Наименование | Ед. изм. | Данные | |
СИСТЕМА УПРАВЛЕНИЯ | Fanuc / Siemens | ||
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ | Макс. диаметр устанавливаемый над станиной | мм | Ø970 |
Макс. диаметр токарной обработки | мм | Ø850 | |
Макс. длина обработки | мм | 1118 | |
Диаметр отверстия в шпинделе | мм | Ø160 / Опц А2-15: Ø230/ Опц А2-20: Ø320; Ø360 | |
Макс. диаметр прутка | мм | Ø115 / Опц А2-15: Ø135/ Опц А2-20: Ø205 | |
ВЕЛИЧИНА ХОДА | Ось Х | мм | 425+25 |
Ось Z | мм | 1250 | |
ГЛАВНЫЙ ШПИНДЕЛЬ | Размер патрона | 15" / 18"; 24"; 32" | |
Мак. cкорость шпинделя | об/мин | ступень 1: 2-230 / ступень 2: 231-650 / ступень 3: 551-1500 | |
Мощность эл двигателя, пост./30 мин., α30i | кВт | 30/37 | |
Конус шпинделя | тип | A2-11 / Опц: А2-15; А2-20 | |
ПРОГРАММИРУЕМАЯ ЗАДНЯЯ БАБКА | Ход задней бабки | мм | 850 |
Диаметр пиноли | мм | Ø200 | |
Ход пиноли | мм | 200 | |
Конус пиноли | КМ6 | ||
РЕВОЛЬВЕРНАЯ ГОЛОВКА (гидравлическая/сервопривод) | Количество позиций | шт. | 12 |
Сечение проходного инструмента | мм | 32х32 | |
Диаметр державки расточного инструмента | мм | Ø50 | |
ПОДАЧА | Скорость быстрого перемещения (ось X, Z) | м/мин | 12/16 |
Скорость рабочего перемещения (ось X, Z) | мм/мин | 0,001-500 | |
ШВП | Диаметр и класс точности ШВП по оси X | мм | Ø36Р10 |
Диаметр и класс точности ШВП по оси Z | мм | Ø50Р1 | |
ТОЧНОСТЬ | Позиционирование (+/-) | мм | ±0,004 |
Повторяемость (+/-) | мм | ±0,003 | |
ПРИВОДА | Сервопривод по оси Х, α22Bi | кВт | 4 |
Сервопривод по оси Z, α30i | кВт | 7 | |
Гидравлическая помпа | кВт | 3,75 | |
Насос СОЖ | кВт | 0,75 | |
ЕМКОСТИ | Бак системы гидравлики | л | 80 |
Бак системы СОЖ | л | 230 | |
РАЗМЕРЫ | Длина | мм | 6 160 |
Ширина | мм | 2 230 | |
Высота | мм | 2 445 | |
Вес (нетто/брутто) | кг | 14200/15000 |
Fanuc 0i-TF с цветным LCD монитором 8,4" |
Главный шпиндель с гидравлическим 3-х кулачковым патроном 15" и гидроцилиндром |
Жидкостное охлаждение шпинделя |
Направляющие скольжения коробчатого типа по осям X, Z |
Трехступенчатая коробка скоростей шпинделя |
Сервопривода осей X,Z |
Револьверная головка на 12 позиций |
Программируемая задняя бабка с невращающейся гидравлической пинолью + вращающийся центр КМ6 |
Бак СОЖ |
Система подачи СОЖ 3 Бар, 180Вт |
Внутренний подвод СОЖ через револьвер |
Гидравлическая станция |
Сигнальный светофор состояния станка (3 цвета) |
Освещение рабочей зоны станка |
Стружкоуборочный конвейер с тележкой для стружки |
Система автоматической смазки направляющих |
Теплообменник шкафа электроавтоматики |
Набор сырых и каленых кулачков 15" |
Ящик с инструментами для обслуживания станка |
Документация к станку на русском языке |
Защитное ограждение |
Трансформатор 380В/50Гц |
Монитор 10,4" LCD + Manual guide i |
Автоматическое устройство настройки инструмента |
Ручное устройство настройки инструмента |
Трансформатор исполнение СЕ |
Ось С + осевая револьверная голова с приводным инструментом на 12 позиций |
Исполнение CE |
Замена конуса шпинделя на А2-15, А2-20 |
Замена 3-х кулачкового патрона на 18"; 24"; 32" |
Ручной неподвижный люнет |
Программируемый следящий люнет |
Специальные опции (по запросу) |
