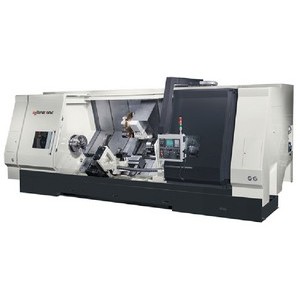

ТОКАРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР FCL TC-4030

Компоновка станка с наклоном направляющих 45° обеспечивает хороший сход стружки и оптимальное распределение нагрузок. Высокоточные направляющие скольжения прямоугольного сечения обеспечивают непревзойденную жесткость, что позволяет вести обработку на черновых операциях с максимальными режимами, а так же получать высокую точность и шероховатость на чистовых операциях, в том числе при обработке закаленных материалов. Высококачественные серво-моторы Fanuc обеспечивают высокие выходные характеристики и являются залогом долгой и бесперебойной работы оборудования. Шарико-винтовые пары с предварительным натягом. Для повышения жесткости передачи по осям X, Z используются ШВП большого диаметра класса точности С3, тем самым обеспечивая высокую точность позиционирования и повторяемость. Синхронизированные телескопические кожуха исключают передачу шума и вибрации. ШВП Так же оснащены устройствами для предотвращения столкновений. В случае механических аномалий или халатности оператора, встроенные устройства способны поглотить воздействие столкновения, тем самым минимизировать последствия и сохранить точность оборудования. Муфты прямого зацепления обеспечивают минимальное время реакции осей на командные движения серводвигателей и максимальную жесткость при передаче крутящих моментов.

Технические характеристики

	Наименование	Ед. изм.	Данные
СИСТЕМА УПРАВЛЕНИЯ	Fanuc / Siemens
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ	Макс. диаметр устанавливаемый над станиной	мм	Ø850
	Макс. диаметр токарной обработки	мм	Ø710
	Макс. длина обработки	мм	3100
	Диаметр отверстия в шпинделе	мм	Ø105 / Опц А2-11: Ø131; Ø165 / Опц А2-15: Ø180
	Макс. диаметр прутка	мм	Ø89 / Опц А2-11: Ø110; Ø116 / Опц А2-15: Ø160
ВЕЛИЧИНА ХОДА	Ось Х	мм	355+25
	Ось Z	мм	3465
ГЛАВНЫЙ ШПИНДЕЛЬ	Размер патрона		12" / Опц: 15"; 18"
	Мак. cкорость шпинделя	об/мин	H:2500;L:550/ Опц А2-11:H:1650;L:550
	Мощность эл двигателя, пост./30 мин., α22i	кВт	22/26
	Конус шпинделя	тип	A2-8/ Опц: А2-11; А2-15
РУЧНАЯ ЗАДНЯЯ БАБКА / ОПЦИЯ: ПРОГРАММИРУЕМАЯ	Ход задней бабки	мм	3060
	Диаметр пиноли	мм	Ø110 / Опц: Ø160
	Ход пиноли	мм	100
	Конус пиноли		КМ5
РЕВОЛЬВЕРНАЯ ГОЛОВКА (гидравлическая/сервопривод)	Количество позиций	шт.	10 / Опц: 12
	Сечение проходного инструмента	мм	32х32 / Опц: 25х25
	Диаметр державки расточного инструмента	мм	Ø50
ПОДАЧА	Скорость быстрого перемещения (ось X, Z)	м/мин	12/15
	Скорость рабочего перемещения (ось X, Z)	мм/мин	0,001-500
ШВП	Диаметр и класс точности ШВП по оси X	мм	Ø36Р10
	Диаметр и класс точности ШВП по оси Z	мм	Ø50Р1
ТОЧНОСТЬ	Позиционирование (+/-)	мм	±0,004
	Повторяемость (+/-)	мм	±0,003
ПРИВОДА	Сервопривод по оси Х, α22Bi	кВт	4
	Сервопривод по оси Z, α22i	кВт	4
	Гидравлическая помпа	кВт	2,2
	Насос СОЖ	кВт	0,75
ЕМКОСТИ	Бак системы гидравлики	л	80
	Бак системы СОЖ	л	320
РАЗМЕРЫ	Длина	мм	7 584
	Ширина	мм	2 130
	Высота	мм	2 235
	Вес (нетто/брутто)	кг	17900/19200

Базовая комплектация

Fanuc 0i-TF с цветным LCD монитором 8,4"
Главный шпиндель с гидравлическим 3-х кулачковым патроном 12" и гидроцилиндром
Направляющие скольжения коробчатого типа по осям X, Z
Двухступенчатая коробка скоростей шпинделя
Сервопривода осей X,Z
Револьверная головка на 10 позиций
Ручная задняя бабка с невращающейся гидравлической пинолью + вращающийся центр КМ5
Бак СОЖ
Система подачи СОЖ 3 Бар, 180Вт
Внутренний подвод СОЖ через револьвер
Гидравлическая станция
Сигнальный светофор состояния станка (3 цвета)
Освещение рабочей зоны станка
Стружкоуборочный конвейер с тележкой для стружки
Система автоматической смазки направляющих
Теплообменник шкафа электроавтоматики
Набор сырых и каленых кулачков 12"
Ящик с инструментами для обслуживания станка
Документация к станку на русском языке
Защитное ограждение
Трансформатор 380В/50Гц
	Наименование	Ед. изм.	Данные
СИСТЕМА УПРАВЛЕНИЯ	Fanuc / Siemens
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ	Макс. диаметр устанавливаемый над станиной	мм	Ø850
	Макс. диаметр токарной обработки	мм	Ø710
	Макс. длина обработки	мм	3100
	Диаметр отверстия в шпинделе	мм	Ø105 / Опц А2-11: Ø131; Ø165 / Опц А2-15: Ø180
	Макс. диаметр прутка	мм	Ø89 / Опц А2-11: Ø110; Ø116 / Опц А2-15: Ø160
ВЕЛИЧИНА ХОДА	Ось Х	мм	355+25
	Ось Z	мм	3465
ГЛАВНЫЙ ШПИНДЕЛЬ	Размер патрона		12" / Опц: 15"; 18"
	Мак. cкорость шпинделя	об/мин	H:2500;L:550/ Опц А2-11:H:1650;L:550
	Мощность эл двигателя, пост./30 мин., α22i	кВт	22/26
	Конус шпинделя	тип	A2-8/ Опц: А2-11; А2-15
РУЧНАЯ ЗАДНЯЯ БАБКА / ОПЦИЯ: ПРОГРАММИРУЕМАЯ	Ход задней бабки	мм	3060
	Диаметр пиноли	мм	Ø110 / Опц: Ø160
	Ход пиноли	мм	100
	Конус пиноли		КМ5
РЕВОЛЬВЕРНАЯ ГОЛОВКА (гидравлическая/сервопривод)	Количество позиций	шт.	10 / Опц: 12
	Сечение проходного инструмента	мм	32х32 / Опц: 25х25
	Диаметр державки расточного инструмента	мм	Ø50
ПОДАЧА	Скорость быстрого перемещения (ось X, Z)	м/мин	12/15
	Скорость рабочего перемещения (ось X, Z)	мм/мин	0,001-500
ШВП	Диаметр и класс точности ШВП по оси X	мм	Ø36Р10
	Диаметр и класс точности ШВП по оси Z	мм	Ø50Р1
ТОЧНОСТЬ	Позиционирование (+/-)	мм	±0,004
	Повторяемость (+/-)	мм	±0,003
ПРИВОДА	Сервопривод по оси Х, α22Bi	кВт	4
	Сервопривод по оси Z, α22i	кВт	4
	Гидравлическая помпа	кВт	2,2
	Насос СОЖ	кВт	0,75
ЕМКОСТИ	Бак системы гидравлики	л	80
	Бак системы СОЖ	л	320
РАЗМЕРЫ	Длина	мм	7 584
	Ширина	мм	2 130
	Высота	мм	2 235
	Вес (нетто/брутто)	кг	17900/19200

Дополнительные опции

Монитор 10,4" LCD + Manual guide i

Автоматическое устройство настройки инструмента

Ручное устройство настройки инструмента

Трансформатор исполнение СЕ

Программируемая задняя бабка

Ось С + осевая револьверная голова с приводным инструментом на 12 позиций

Исполнение CE

Замена конуса шпинделя на А2-11, А2-15

Замена 3-х кулачкового патрона на 15" или 18"

Ручной неподвижный люнет

Программируемый следящий люнет

Специальные опции (по запросу)
