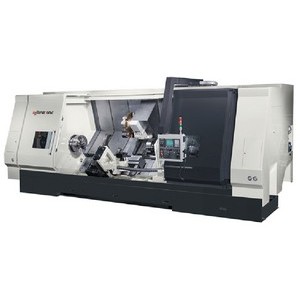

ТОКАРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР FCL TC-4008

Применение анализа методом конечных элементов при расчете прочности конструкции и ребер жесткости обеспечивают высокую жесткость оборудования. Цельнолитая станина и основные узлы станка выполнены из термостабилизированного чугуна Meehanite, что обеспечивает высокую точность на протяжении всего срока эксплуатации.
Описание

Компоновка станка с наклоном направляющих 45° обеспечивает хороший сход стружки и оптимальное распределение нагрузок. Высокоточные направляющие скольжения прямоугольного сечения обеспечивают непревзойденную жесткость, что позволяет вести обработку на черновых операциях с максимальными режимами, а так же получать высокую точность и шероховатость на чистовых операциях, в том числе при обработке закаленных материалов. Высококачественные серво-моторы Fanuc обеспечивают высокие выходные характеристики и являются залогом долгой и бесперебойной работы оборудования. Шарико-винтовые пары с предварительным натягом. Для повышения жесткости передачи по осям X, Z используются ШВП большого диаметра класса точности С3, тем самым обеспечивая высокую точность позиционирования и повторяемость. Синхронизированные телескопические кожуха исключают передачу шума и вибрации. ШВП Так же оснащены устройствами для предотвращения столкновений. В случае механических аномалий или халатности оператора, встроенные устройства способны поглотить воздействие столкновения, тем самым минимизировать последствия и сохранить точность оборудования. Муфты прямого зацепления обеспечивают минимальное время реакции осей на командные движения серводвигателей и максимальную жесткость при передаче крутящих моментов.



Технические характеристики

  Наименование Ед. изм. Данные
СИСТЕМА УПРАВЛЕНИЯ Fanuc / Siemens
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ Макс. диаметр устанавливаемый над станиной мм Ø850
Макс. диаметр токарной обработки мм Ø710
Макс. длина обработки мм 820
Диаметр отверстия в шпинделе мм Ø105/ Опц А2-11:Ø131;Ø165/ Опц А2-15:Ø180
Макс. диаметр прутка мм Ø89/ Опц А2-11:Ø110;Ø116 / Опц А2-15:Ø160
ВЕЛИЧИНА ХОДА Ось Х мм 355+25
Ось Z мм 885
ГЛАВНЫЙ ШПИНДЕЛЬ Размер патрона   12" / Опц: 15"; 18"
Мак. cкорость шпинделя об/мин H:2500;L:550/ Опц А2-11:H:1650;L:550
Мощность эл двигателя, пост./30 мин., α22i кВт 22/26
Конус шпинделя тип A2-8/ Опц: А2-11; А2-15
РУЧНАЯ ЗАДНЯЯ БАБКА / ОПЦИЯ: ПРОГРАММИРУЕМАЯ Ход задней бабки мм 780
Диаметр пиноли мм Ø110 / Опц: Ø160
Ход пиноли мм 100
Конус пиноли   КМ5
РЕВОЛЬВЕРНАЯ ГОЛОВКА (гидравлическая/сервопривод) Количество позиций шт. 10 / Опц: 12
Сечение проходного инструмента мм 32х32 / Опц: 25х25
Диаметр державки расточного инструмента мм Ø50
ПОДАЧА Скорость быстрого перемещения (ось X, Z) м/мин 12/15
Скорость рабочего перемещения (ось X, Z) мм/мин 0,001-500
ШВП Диаметр и класс точности ШВП по оси X мм Ø36Р10
Диаметр и класс точности ШВП по оси Z мм Ø50Р1
ТОЧНОСТЬ Позиционирование (+/-) мм ±0,004
Повторяемость (+/-) мм ±0,003
ПРИВОДА Сервопривод по оси Х, α22Bi кВт 4
Сервопривод по оси Z, α22i кВт 4
Гидравлическая помпа кВт 2,2
Насос СОЖ кВт 0,75
ЕМКОСТИ Бак системы гидравлики л 80
Бак системы СОЖ л 140
РАЗМЕРЫ Длина мм 5 304
Ширина мм 2 130
Высота мм 2 235
Вес (нетто/брутто) кг 12500/12950

Базовая комплектация

Fanuc 0i-TF с цветным LCD монитором 8,4"
Главный шпиндель с гидравлическим 3-х кулачковым патроном 12" и гидроцилиндром
Направляющие скольжения коробчатого типа по осям X, Z
Двухступенчатая коробка скоростей шпинделя
Сервопривода осей X,Z
Револьверная головка на 10 позиций
Ручная задняя бабка с невращающейся гидравлической пинолью + вращающийся центр КМ5
Бак СОЖ
Система подачи СОЖ 3 Бар, 180Вт
Внутренний подвод СОЖ через револьвер
Гидравлическая станция
Сигнальный светофор состояния станка (3 цвета)
Освещение рабочей зоны станка
Стружкоуборочный конвейер с тележкой для стружки
Система автоматической смазки направляющих
Теплообменник шкафа электроавтоматики
Набор сырых и каленых кулачков 12"
Ящик с инструментами для обслуживания станка
Документация к станку на русском языке
Защитное ограждение
Трансформатор 380В/50Гц

Дополнительные опции

Монитор 10,4" LCD + Manual guide i
Автоматическое устройство настройки инструмента
Ручное устройство настройки инструмента
Трансформатор исполнение СЕ
Программируемая задняя бабка
Ось С + осевая револьверная голова с приводным инструментом на 12 позиций
Исполнение CE
Замена конуса шпинделя на А2-11, А2-15
Замена 3-х кулачкового патрона на 15" или 18"
Ручной неподвижный люнет
Программируемый следящий люнет
Специальные опции (по запросу)
