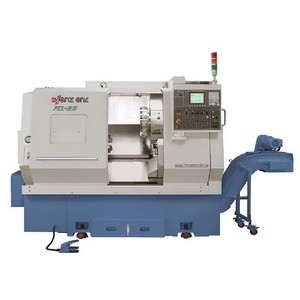

ТОКАРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР FCL-3607

Компоновка станка с наклоном направляющих 45° обеспечивает хороший сход стружки и оптимальное распределение нагрузок. При этом оборудование занимает меньшую площадь по сравнения со станками с наклоном направляющих 30°. Высокоскоростные прецизионные роликовые направляющие или направляющие скольжения коробчатого типа. Заказчик может выбрать наиболее предпочтительный для него вариант. Благодаря предварительному натягу между каретками и телами качения достигается нулевой люфт, тем самым обеспечивается стабильная шероховатость даже при обработке криволинейных или наклонных поверхностей. Направляющие идеально подходят для высокоскоростных перемещений, выдерживают нагрузки, при этом энергопотребление значительно ниже, чем при использовании направляющих скольжения. Направляющие качения имеют значительно меньшие потери на трение, чем направляющие скольжения, что обеспечивает быструю реакцию и повышает точность позиционирования. Множество точек контакта обеспечивают высокую жесткость при обработке на токарных и фрезерных операциях, например черновое точение с большим припуском и высокой подачей, а так же обработка материалов с высокой твердостью. Простота установки, возможность замены, простая структура для легкой смазки также являются неоспоримыми преимуществами направляющих качения. Крайне низкие потери на трение минимизируют износ, тем самым обеспечивают длительный срок службы. Высококачественные серво-моторы Fanuc обеспечивают высокие выходные характеристики и являются залогом долгой и бесперебойной работы оборудования Шарико-винтовые пары с предварительным натягом. Для повышения жесткости передачи по всем 3-м осям используются ШВП большого диаметра класса точности С3, тем самым обеспечивая высокую точность позиционирования и повторяемость. Синхронизированные телескопические кожуха исключают передачу шума и вибрации. ШВП Так же оснащены устройствами для предотвращения столкновений. В случае механических аномалий или халатности оператора, встроенные устройства способны поглотить воздействие столкновения, тем самым минимизировать последствия и сохранить точность оборудования. Муфты прямого зацепления обеспечивают минимальное время реакции осей на командные движения серводвигателей и максимальную жесткость при передаче крутящих моментов

Технические характеристики

	Наименование	Ед. изм.	Данные
СИСТЕМА УПРАВЛЕНИЯ	Fanuc / Siemens
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ	Макс. диаметр устанавливаемый над станиной	мм	Ø770
	Макс. диаметр токарной обработки	мм	Ø570
	Макс. длина обработки	мм	600
	Диаметр отверстия в шпинделе	мм	Ø105
	Макс. диаметр прутка	мм	Ø91
ВЕЛИЧИНА ХОДА	Ось Х	мм	315 (285+30))
	Ось Z	мм	700
ГЛАВНЫЙ ШПИНДЕЛЬ	Размер патрона		12"
	Мак. cкорость шпинделя	об/мин	2500
	Мощность эл двигателя, пост./30 мин., αР40i	кВт	18,5/22
	Конус шпинделя	тип	A2-8
ПРОГРАММИРУЕМАЯ ЗАДНЯЯ БАБКА	Ход задней бабки	мм	595
	Диаметр пиноли	мм	Ø100
	Ход пиноли	мм	100
	Конус пиноли		КМ5
РЕВОЛЬВЕРНАЯ ГОЛОВКА (гидравлическая/сервопривод)	Количество позиций	шт.	12
	Сечение проходного инструмента	мм	32х32
	Диаметр державки расточного инструмента	мм	Ø50
ПОДАЧА	Скорость быстрого перемещения (ось X, Z)	м/мин	24/24
	Скорость рабочего перемещения (ось X, Z)	мм/мин	0,001-500
ШВП	Диаметр и класс точности ШВП по оси X	мм	Ø36Р10
	Диаметр и класс точности ШВП по оси Z	мм	Ø40Р10
ТОЧНОСТЬ	Позиционирование (+/-)	мм	±0,004
	Повторяемость (+/-)	мм	±0,003
ПРИВОДА	Сервопривод по оси Х, β22Bi	кВт	4
	Сервопривод по оси Z, β22i	кВт	4
	Гидравлическая помпа	кВт	1,5
	Насос СОЖ	кВт	0,75
ЕМКОСТИ	Бак системы гидравлики	л	60
	Бак системы СОЖ	л	280
РАЗМЕРЫ	Длина	мм	3 100
	Ширина	мм	2 050
	Высота	мм	2 150
	Вес (нетто/брутто)	кг	6600/6870

Базовая комплектация

Fanuc 0i-TF с цветным LCD монитором 8,4"

Главный шпиндель с гидравлическим 3-х кулачковым патроном 12" и гидроцилиндром

Наклонные направляющие качения (роликовые) по осям X,Z (45°)

Сервопривода осей X,Z

Револьверная головка на 12 позиций

Программируемая задняя бабка с невращаюшейся пинолью + вращающийся центр КМ5

Бак СОЖ

Система подачи СОЖ 3 Бар, 180Вт

Внутренний подвод СОЖ через револьвер

Гидравлическая станция

Сигнальный светофор состояния станка (3 цвета)

Освещение рабочей зоны станка

Стружкоуборочный конвейер с тележкой для стружки

Система автоматической смазки направляющих

Теплообменник шкафа электроавтоматики

Инструментальный держатель для наружной обработки

Инструментальный держатель для внутренней обработки

Набор сырых и каленых кулачков 12"

Ящик с инструментами для обслуживания станка

Документация к станку на русском языке

Полностью закрытое защитное ограждения

Трансформатор 380В/50Гц

Дополнительные опции

Монитор 10,4" LCD + Manual guide i

Автоматическое устройство настройки инструмента

Ручное устройство настройки инструмента

Трансформатор 20 кВт исполнение СЕ (замена)

Ловушка деталей

Ось С + осевая револьверная голова с приводным инструментом на 12 позиций

Исполнение CE

Специальные опции (по запросу)
