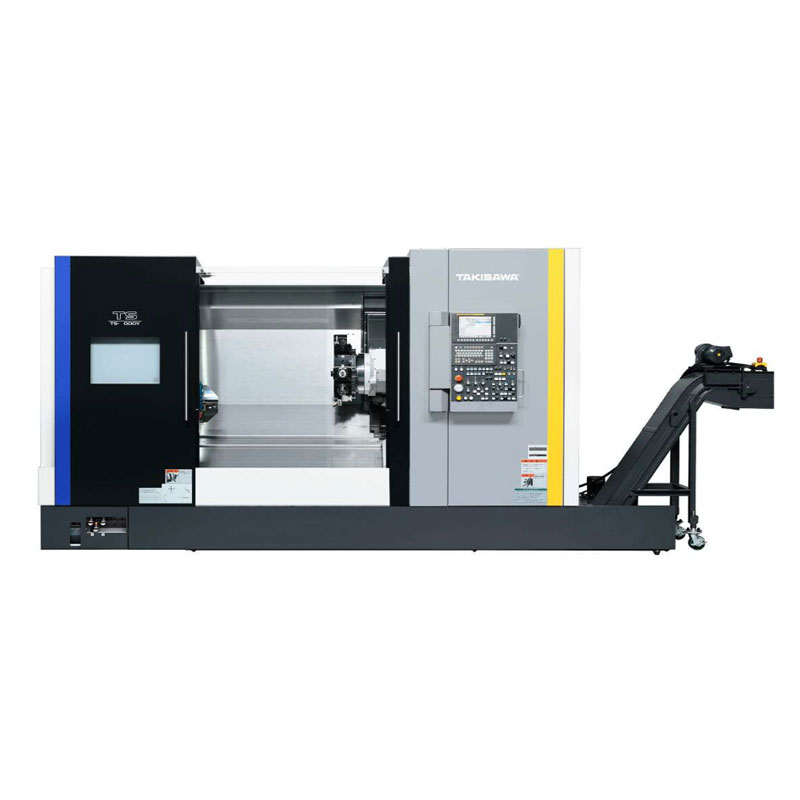

ТОКАРНО-ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР TAKISAWA-КЭМЗ МОД. TS-5000YS
Описание
Технические характеристики
-
НАИМЕНОВАНИЕ ЕД. ДАННЫЕ ШПИНДЕЛЬ Конус шпинделя (левый/правый) А2-11/ А2-6 Отверстие шпинделя (левый/правый) мм 111/63 Скорость шпинделя (левый/ правый) об/мин 2500/5000 Внутренний диаметр подшипника (левый/ правый) мм
160/100
Мощность шпинделя (левый/ правый) кВт 22/15,11/7.5 ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ Макс.устанавливаемый диаметр мм 600 Стандартный диаметр обработки мм 280 Макс.диаметр обработки мм 370 Макс. Длина обработки мм 1300 Наибольший диаметра прутка (левый) мм 102 Ход Ход по оси X мм 267 Ход по оси Z мм 1470 Ход по оси Y мм 120(+70, -50) Ход по оси А мм 1480 ИНСТРУМЕНТАЛЬНЫЙ РЕВОЛЬВЕР Количество инструментов шт 12 Размер хвостовика наружного резца мм 25x25 Диаметр держателя расточного инструмента мм 50 ПРИВОДНОЙ ИНСТРУМЕНТ Скорость вращения шпинделя об/мин 6000 Наибольший диаметр хвостовика вращающегося
инструмента
мм 26 Тип цанги на приводных головках AR40 Мощность двигателя кВт 7.5/3.7 Внутренний диаметр подшипника шпинделя мм 45 Кол-во вращающихся инструментов шт 12 ПОДАЧА Ускоренная подача (X/Z/Y/A) м/мин 30/30/10/30 ДВИГАТЕЛИ Левого шпинделя (30 мин/непрерывно): кВт 22/15 Правого шпинделя (30 мин/непрерывно): кВт 11/7.5 Двигатель приводного инструмента кВт 7.5/3.7 Двигатель подачи (X/Z/Y/A) кВт 3.0/3.0/3.0/2.5 Двигатель гидравлики кВт 1,5 Двигатель подачи СОЖ кВт 0,52 МОЩНОСТЬ Электрическая мощность кВА 29 ЕМКОСТИ Бак СОЖ Л 470 РАЗМЕР Длина мм 4105 Ширина мм 2255 Высота мм 2300 Вес кг 8700 Базовая комплектация
-
Станок TS-5000YS с системой ЧПУ Fanuc 32i-B 1 10" LSD (монитор) 1 Система охлаждения обоих шпинделей, встроенный двигатель 1 Устройство настройки инструмента (левый: поворотного типа) 1 Устройство настройки инструмента (правый: съёмный) 1 Продувка патрона (для противошпинделя) 1 Подача воздуха на шпиндель (для противошпинделя) 1 Патрон 12" для главного шпинделя, ВВ-212 Kitagawa с планшайбой и комплектом кулачков 1 Патрон 8" со сквозным отверстием (для противошпинделя), В-208 Kitagawa с комплектом
кулачков
1 Гидравлический цилиндр для главного шпинделя, SS2110 Kitagawa 1 Гидравлический цилиндр для противошпинделя, SIN S125 SMW с планшайбой 1 Тяговая труба для KITAGAWA BB212 1 Тяговая труба для KITAGAWA B208 1 Конвейер для стружки (крепление справа) 1 Ловушка деталей 1 Интерфейс револьверной головы (1000PSI) 1 Блокировка фронтальной дверцы 1 М-функция левого и правого шпинделей 1 Держатель расточного инструмента 1 Двойная педаль управления зажимом/разжимом патрона 1 Система охлаждения с насосом 520 Вт 1 Центральная станция смазки направляющих и ШВП 1 Рабочее освещение (светодиодное) 1 Пневматический переключатель давления 1 Гидравлический переключатель давления 1 Система автоматического отключения питания 1 Диалоговое программное обеспечение Tiwap-1 1 Блок питания 1 Комплект документации 1
