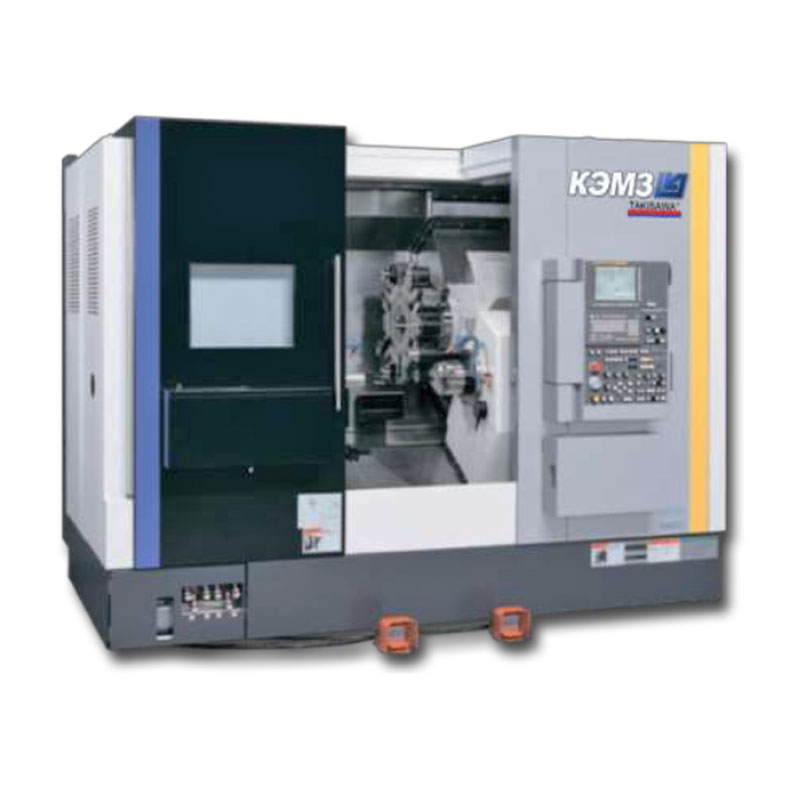

Токарные станки с наклонной станиной: ОБРАБАТЫВАЮЩИЙ ЦЕНТР TAKISAWA-КЭМЗ МОД. TS-4000YS (КТС

152150, Ярославская область, Ростовский район, г. Ростов, Савинское шоссе, д. 36, стр.6

Конструкция
Конструкция станины	Станина с наклоном 30 градусов
Направляющая кулиса	X: скольжение/Z : скольжение/Y : скольжение
Резервуар для СОЖ	Поддон для масла
Система привода шпинделя	Левый: Встроенный двигатель Правый: Встроенный двигатель
Производительность
Наибольший диаметр обработки над станиной	мм	600
Стандартный диаметр обточки	мм	280
Максимальный диаметр обточки	мм	370
Максимальная длина обточки	мм	750
Диаметр обрабатываемого прутка	мм	82
Длина перемещения
Перемещение по оси Х (револьверная головка)	мм	267
Перемещение по оси Z (револьверная головка)	мм	840
Перемещение по оси Y (револьверная головка)	мм	от -50 до +70
Перемещение по оси А (правая шпиндельная бабка)	мм	780
Перемещение задней бабки (только для TS4000Y)	мм	780(МТ5)
Шпиндель
Макс. скорость вращения шпинделя	мин^-1	Левый: 4200 Правый: 6000
Передний конец шпинделя (номинальный размер, №)	Левый: A2-8 Правый: F140
Диаметр сквозного отверстия	мм	Левый: 94 Правый: 53
Внутренний диаметр подшипника шпинделя	мм	Левый: 140 Правый: 90
Инструментальный магазин
Тип инструментального магазина	Револьверный
Количество инструментов на инструментальных салазках	шт.	12
Диаметр револьверной головки	мм	425
Сечение хвостовика	мм	25x25
Диаметр хвостовика борштанги	мм	Левый: 50 Правый: 32
Вращающийся инструмент
Количество вращающихся инструментов	шт.	12
Макс. скорость вращения	мин^-1	6000
Макс. диаметр хвостовика режущего инструмента	мм	Ø 26
Коническое отверстие инструментального шпинделя	AR40

Внутренний диаметр подшипника инструментального шпинделя	мм	45
Скорость подачи
Форсированная продольная подача	м/мин	X: 30/Z : 30/Y : 10/A : 30
Двигатели
Двигатель шпинделя (30 мин/конт.)	кВт	Левый: 22/15 Правый: 11/7.5
Двигатель вращающегося инструмента (S3 25%/конт.)	кВт	7.5/3.7
Двигатель подачи	кВт	X: 3,0/Z : 3,0/Y : 3,0/A : 2.5
Двигатель гидравлического насоса	кВт	1.5
Двигатель насоса для СОЖ	кВт	0.52
Давление СОЖ
Давление СОЖ	бар	8
Источник электропитания
Напряжение	380V / 50 Hz
Потребляемая мощность	кВт	37.0
Размер станка
Высота станка	мм	2300
Высота от пола до центра шпинделя	мм	1140
Производственная площадь	ммхмм	3000x2150 (поддон и стружкотраспортер не учтены)
Вес станка	кг	6400
Объем масла
Гидравлический узел	л	20
Блок смазки	л	6.5
Блок СОЖ шпинделя	л	14
Резервуар для СОЖ	л	370

Станок TS-4000YS с системой ЧПУ Fanuc 32i-B	1
10" LSD (монитор)	1
Система охлаждения обоих шпинделей, встроенный двигатель	1
Устройство настройки инструмента (левый: поворотного типа)	1
Устройство настройки инструмента (правый: съёмный)	1
Продувка патрона (для противошпинделя)	1
Подача воздуха на шпиндель (для противошпинделя)	1
Патрон 10" для главного шпинделя, ВВ-210 Kitagawa с планшайбой и с комплектом кулачков	1
Патрон 6" со сквозным отверстием (для противошпинделя), В-206 Kitagawa с комплектом кулачков	1
Гидравлический цилиндр для главного шпинделя, SS1881K Kitagawa	1
Гидравлический цилиндр для патрона 6", SIN SI00 SMW с планшайбой	1
Тяговая труба 053x640	1
Тяговая труба 094x770	1
Конвейер для стружки (выгрузка справа)	1
Ловушка деталей	1
Блокировка фронтальной дверцы	1
М-функция левого и правого шпинделей	1
Держатель расточного инструмента	1
Две педали управления зажимом/разжимом патронов	1
Система охлаждения с насосом 520 Вт	1
Центральная станция смазки направляющих и ШВП	1
Рабочее освещение (светодиодное)	1
Пневматический переключатель давления	1
Гидравлический переключатель давления	1
Система автоматического отключения питания	1
Диалоговое программное обеспечение Tiwap-1	1
Гидростанция	1
Комплект документации	1

ОБРАБАТЫВАЮЩИЙ ЦЕНТР TAKISAWA-КЭМЗ МОД. TS-4000YS (КТС – 4000)

Технические характеристики

Базовая комплектация

Дополнительные опции
