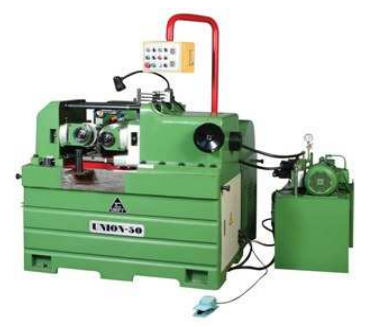

Гидравлический резьбонакатной станок UM-50A
Описание
Технические характеристики
|
Наименование |
Ед. изм. |
Значение |
|
|
Ø заготовки |
мм |
6-50 |
|
|
Шаг резьбы |
мм |
1-6,35 |
|
|
Накатываемая длина профиля методом радиальной подачи |
мм |
148 |
|
|
Накатываемая длина профиля методом продольной подачи |
мм |
Не ограничено |
|
|
Скорость вращения роликов (частотный преобразователь) |
об/мин |
25-55 |
|
|
Размер накатных роликов |
Наружный диаметр |
мм |
200 |
|
Внутренний диаметр |
мм |
70 |
|
|
Длина |
мм |
35, 70, 100, 150 |
|
|
Размер шпонки |
мм |
14х7 |
|
|
Расстояние между осями шпинделей |
мм |
255-155 |
|
|
Производительность |
шт/мин |
4-20 |
|
|
Угол поворота роликов |
град |
±7° |
|
|
Мощность главного двигателя |
кВт |
11 |
|
|
Мощность насоса гидравлической станции |
кВт |
3,68 |
|
|
Наибольшее усилие накатывания |
т |
40 |
|
|
Вес |
кг |
3250 |
|
|
Занимаемое пространство (длина/ширина/высота) |
мм |
1900/2300/2300 |
|
|
Транспортировочные размеры |
мм |
1790/2270/2230 |
|
Основные компоненты
Материалы:
- Станина: Цельнолитая станина из термостабилизированный чугун
- Червячный вал: Инструментальная сталь SNCM-21 карбонизированная и нормализованная (Шлифованный профиль)
- Червячное колесо: Фосфористая бронза
Подшипники:
- Шариковые подшипники: NTN, NSK
- Роликовые подшипник: NTN, URB
- Игольчатые подшипники: IKO
- Карданные валы: подшипники поперечной головки KOYO
Электрические компоненты:
- Главный двигатель: 11 кВт (Siemens или Teco)
- Частотный преобразователь: 11 кВт (Delta)
- Двигатель гидравлического насоса: 3,68 кВт (Teco)
- Гидравлический насос: Daikin
- Аксессуары: PLC и система человеко-машинного интерфейса
- Соленоидные клапаны: Yuken

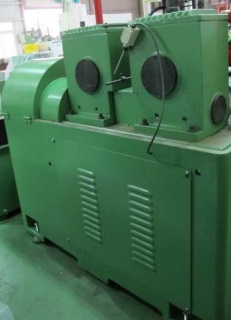

вид сзади
Гидростанция

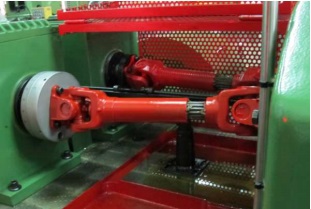

Карданные валы
Частотный преобразователь
Шкаф электроавтоматики
В стандартную комплектацию включены:
- Комплект резьбонкатных роликов (стандартного шага метрическая резьба или UNC или UNF)
- Инструмент для настройки станка
- Руководство оператора
- Частотный преобразователь.
