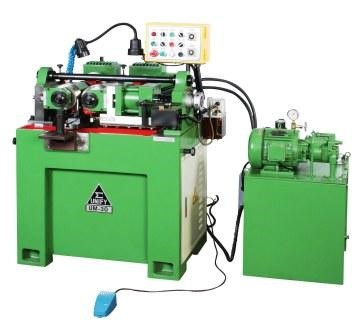

Гидравлический резьбонакатной станок UM-30
Описание
Технические характеристики
|
Наименование |
Ед. изм. |
Значение |
|
|
Ø заготовки |
мм |
5-30 |
|
|
Шаг резьбы |
мм |
0,4-3,5 |
|
|
Накатываемая длина профиля методом радиальной подачи |
мм |
70 |
|
|
Накатываемая длина профиля методом продольной подачи |
мм |
Не ограничено |
|
|
Скорость вращения роликов (частотный преобразователь) |
об/мин |
30-65 |
|
|
Размер накатных роликов |
Наружный диаметр |
мм |
Макс. 150 |
|
Внутренний диаметр |
мм |
54 |
|
|
Длина |
мм |
35,70 |
|
|
Размер шпонки |
мм |
10х5 |
|
|
Расстояние между осями шпинделей |
мм |
142-185 |
|
|
Производительность |
шт/мин |
4-20 |
|
|
Угол поворота роликов |
град |
±7° |
|
|
Мощность главного двигателя |
кВт |
3,7 |
|
|
Мощность насоса гидравлической станции |
кВт |
2,2 |
|
|
Наибольшее усилие накатывания |
т |
17 |
|
|
Вес |
кг |
1220 |
|
|
Занимаемое пространство (длина/ширина/высота) |
мм |
1800/1800/1600 |
|
|
Транспортировочные размеры |
мм |
1700/1270/1500 |
|
Основные компоненты
Материалы:
- Станина: Цельнолитая станина из термостабилизированного чугуна
- Червяк: Инструментальная сталь SNCM-21 карбонизированная и нормализованная
- Червячное колесо: Фосфористая бронза
- Червячный вал: Инструментальная сталь SNCM-21 карбонизированная и нормализованная (Шлифованный профиль)
Подшипники:
- Шариковые подшипники: NTN, NSK
- Роликовые подшипник: NTN, URB
- Игольчатые подшипники: IKO
- Карданные валы: подшипники поперечной головки KOYO
Электрические компоненты:
- Главный двигатель: 2,2кВт (Siemens или Teco)
- Частотный преобразователь: 2,2 кВт (Delta)
- Двигатель гидравлического насоса: 2 л.с. (Jia Cheng)
- Гидравлический насос: ANSON (Taiwan)
- Аксессуары: Релейная система контроля
- Соленоидные клапаны: Yuken
В стандартную комплектацию включены:
- Комплект резьбонкатных роликов (стандартного шага метрическая резьба или UNC или UNF)
- Инструмент для настройки станка
- Руководство оператора
- Частотный преобразователь.
