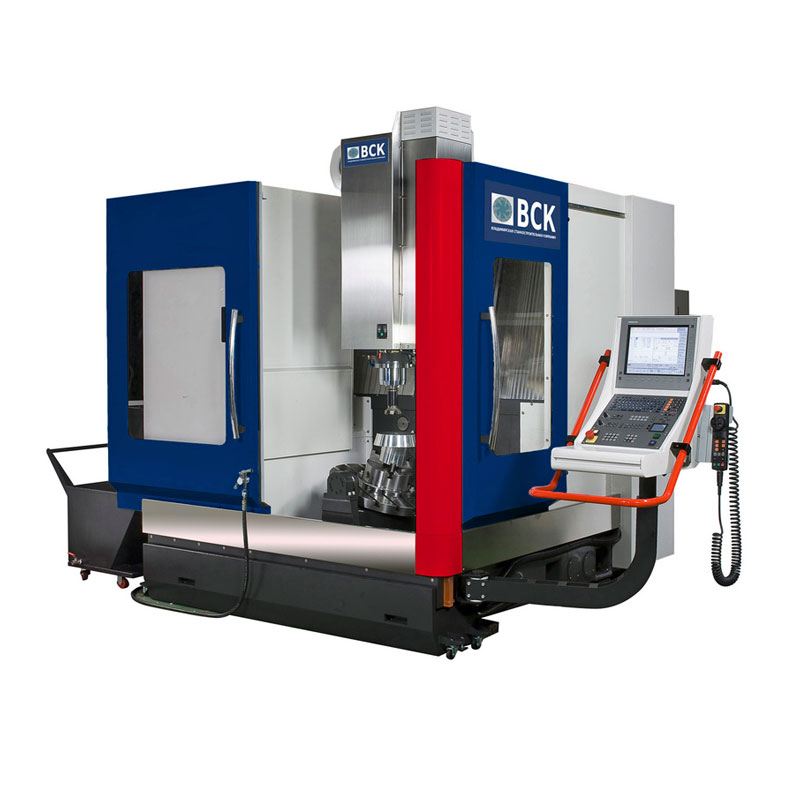

5-ТИ КООРДИНАТНЫЙ ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР FAM32
Описание
Технические характеристики
-
Система управления / Control system: Модель HEIDENHAIN iTNC 530 15" цветной LCD Автоматическое отключение, код M30 Выносной пульт управления MPG Стол / Table: Размеры стола X / Y, мм Ø500 (Ø650) Максимальная нагрузка на стол, кг 300 Размер центрального отверстия, мм Ø50H7х30 Максимальный размер устанавливаемой заготовки, мм Ø520х330 Количество пазов / ширина пазов, мм / расстояние между пазами, мм 5 / 18 / 100 Подача / Feeding: Ходы по осям X / Y / Z, мм 620 / 520 / 460 Расстояние от торца шпинделя до поверхности стола 150-610 Диапазон перемещения оси В, град от -50 до +110 Вращение оси С, град 360 Подача позиционирования X / Y / Z, м/мин 36 / 36 / 36 Подача позиционирования осей В и С, об/мин 25 Скорость рабочей подачи, мм/мин от 1 до 20 000 Мощность приводов по осям X / Y / Z, кВт 6,5 / 4,6 / 6,5 Мощность приводов по осям В и С, кВт 8,6 /4,5 Точность / повторяемость позиционирования, мм (JIS 6388 (300 mm)) ± 0,003 / ±0,002 Характеристики шпинделя / Spindle characteristics: Конус шпинделя BT40 Максимальные обороты шпинделя, об/мин 12 000 Мощность шпинделя, кВт 12,5 Тип привода Прямой Магазин инструментов / Tool hive: Вместимость магазина, поз. 32 Тип смены инструмента Рычажный MAX диаметр инструмента при занятых соседних ячейках, мм 76 MAX диаметр инструмента при свободных соседних ячейках, мм 127 MAX длина инструмента, мм 250 MAX вес инструмента, кг 7 Система подачи СОЖ / System of coolant delivery: Объём бака под СОЖ 240 Л Питание / Feed: Напряжение 380V / 50 Hz Потребляемая мощность, кВА 25 Прочее / Other: Установочные размеры, мм 2260 / 2560 Высота, мм 2630 (макс.) Вес, кг 8 200 Требованиек давлению воздуха 6 кг/см² Базовая комплектация
-
Система управления HEIDENHAIN iTNC 530 Выносной пульт управления MPG Система маслянного охлаждения шпинделя Конвейер удаления стружки Пистолет для смыва стружки Пистолет для подачи воздуха Ограждение рабочей зоны (без верхнего кожуха) Система автоматической смазки Система автоматической смены инструмента Роликовые направляющие по осям X / Y / Z Освещение рабочей зоны Сигнальная лампа Автоматическое отключение, код M30 Теплообменник шкафа электроавтоматики Телескопические кожуха направляющих Уровневые элементы установки станка Ось Z с тормозом Трансформатор 3-х фазный 380V 50 Гц Комплект документации по программированию, эксплуатации и обслуживанию Русский Гарантия на детали станка 1 год Гарантия на систему управления 1 год Пуско-наладочные работы Дополнительные опции
-
Система управления Система управления Heidenhain TNC 620 (4+1) Шпиндель: Встроенный, Royal, Максимальные обороты шпинделя 15 000об/мин. Контроллер Heidenhain ISO 40 Встроенный, Royal, Максимальные обороты шпинделя 15 000об/мин. Контроллер Heidenhain HSK 63A Мотор-шпиндель, Royal, Максимальные обороты шпинделя 20 000об/мин. Контроллер Heidenhain HSK 63A Мотор-шпиндель, Kessler, Максимальные обороты шпинделя 24 000об/мин. Контроллер Heidenhain HSK 63A Мотор-шпиндель, Step Tec, Максимальные обороты шпинделя 42 000об/мин. Контроллер Heidenhain HSK 40E Встроенный, Royal, Максимальные обороты шпинделя 15 000об/мин. Контроллер Siemens ISO 40 Встроенный, Royal, Максимальные обороты шпинделя 15 000об/мин. Контроллер Siemens HSK 63A Мотор-шпиндель, Royal, Максимальные обороты шпинделя 20 000об/мин. Контроллер Siemens HSK 63A Мотор-шпиндель, Kessler, Максимальные обороты шпинделя 24 000об/мин. Контроллер Siemens HSK 63A Мотор-шпиндель, Step Tec, Максимальные обороты шпинделя 42 000об/мин. Контроллер Siemens HSK 40E Подача СОЖ через шпиндель 18 бар Режим ЕСО при подаче СОЖ через шпиндель 18 бар Подача СОЖ через шпиндель 42 бар Подача СОЖ через шпиндель 70 бар Магазин на 40 инструментов Магазин на 48 инструментов Маслоуловитель (FX-2000) Полная защита рабочей зоны, включая верхний кожух Комплект датчика измерения заготовки OMP60 Renishaw TC-60 (Blum) TS-740 (Heidenhain) Комплект датчика измерения инструмента NC 4 Renishaw Blum NT-A2 ТТ-140 Исполнение CE Трансформатор Система стабилизации напряжения Ленточный фильтр (бумажный) при подаче СОЖ через шпиндель Полная калибровка стола по центру Кинематическое ПО+ Подача СОЖ с потолка Маслоотделитель дискового типа Увеличение гарантии на детали станка в базовой комплектации (+1 год). На каждую опцию +2% от ее стоимости
