Наименованиепараметра	КВС КТ-5
1. Показатели устанавливаемой заготовки:
а) наибольший диаметр, мм	320
б) наибольшая высота, мм	300
в) масса устанавливаемой заготовки (max.), кг	60
2. Показатели рабочих и установочных перемещений: 1) наибольшие перемещения по координатам:
– X, мм	560
– Y, мм	320
– Z, мм	320
– В′ (наклон стола), … °	-150°/+30°
– С′ (вращение планшайбы стола), … °	не ограничено
2) скорость быстрых перемещений по координатам:
– X, Y, Z, м/мин	30
– В′, об/мин	130
– С′, об/мин	220
3. Шпиндель:
3.1 Конец шпинделя по ГОСТ Р 51726–2001 (DIN 69063-1–95)	Посадочное гнездо для крепления HSK-A63
3.2 Привод главного движения (вращательное движение S):
а) номинальная мощность в режиме работы S1 / S6-40%, кВт	21 / 27
б) номинальный крутящий момент в режиме работы S1 / S6-40%, Нм	100 / 129
в) наибольшая частота вращения, об/мин	18000
3.3 Усилие зажима инструмента в шпинделе, кН	19
4. Стол с наклонно-поворотной планшайбой:
4.1 Диаметр планшайбы, мм	320
4.2 Привод наклона стола (вращательное движение В′):
а) наибольшая частота вращения привода наклона, об/мин	130
б) наибольший синхронный крутящий момент, Нм	775
4.3 Привод поворота планшайбы (вращательное движение С′):
а) наибольшая частота вращения планшайбы при номинальном моменте, об/мин.	220
б) наибольший крутящий момент, Нм	360
5. Показатели инструмента, устанавливаемого на станке:
а) количество позиций в магазине инструментов, шт.	40
б) наибольший диаметр инструмента, мм	75
в) наибольший длина инструмента, мм	250
г) наибольшая масса инструмента, кг	7
6. Число управляемых осей координат, вращательных движений и шпинделей (X, Y, Z, В′, С′, S)	6
7. Интерполирующие оси координат	X, Y, Z, В′, С′, S
8. Дискретность задания перемещений по координатам:
– линейным, мм	0,0001
– круговым, …°	0,0001
9. Показатели точности перемещений узлов
а) точность линейного позиционирования стойки, салазок и шпиндельной бабки, по осям координат X, Y, Z, мм, не более: точность двустороннегопозиционирования точность одностороннегопозиционирования повторяемость одностороннегопозиционирования б) точность углового позиционирования планшайбы поворотного стола (движение С′) и корпуса наклона стола (движение В′), …″ (угл. сек.), не более: точность двустороннегопозиционирования точность одностороннегопозиционирования повторяемость одностороннегопозиционирования	0,006 0,004 0,002 0,006 0,005 0,002
10. Устройство числового программного управления:
а) тип	Siemens
б) вид интерполяции	линейная, круговая,
в) коррекция инструмента в плоскости	есть
г) ввод / вывод информации	USB порт
11. Питающая пневматическая сеть:
а) давление воздуха, МПа, номинальное	0,63
б) расход воздуха, м³/ч, средний	30
в) чистота воздуха, класс по ГОСТ Р ИСО 8573-1– 2005, не грубее	8.7.4
12. Питающая электросеть:
а) род тока	переменный трехфазный
б) напряжение, В	380±38
в) частота, Гц	50±1
13. Показатели габарита и массы станка:
а) габаритные размеры, мм - длина х ширина х высота б) масса станка с пристаночным оборудованием, кг	3910х3090х2540 5850

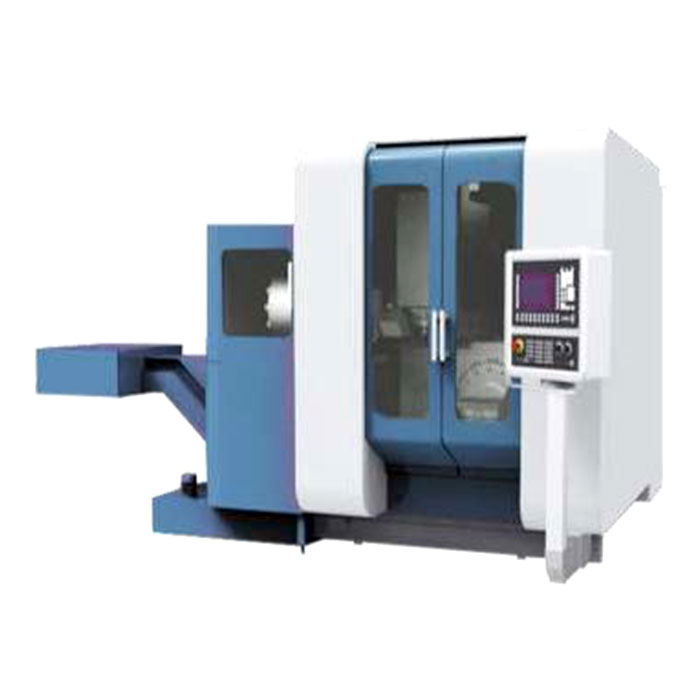

5-ТИ КООРДИНАТНЫЙ ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР С ЧПУ КВС МОДЕЛЬ КТ5
