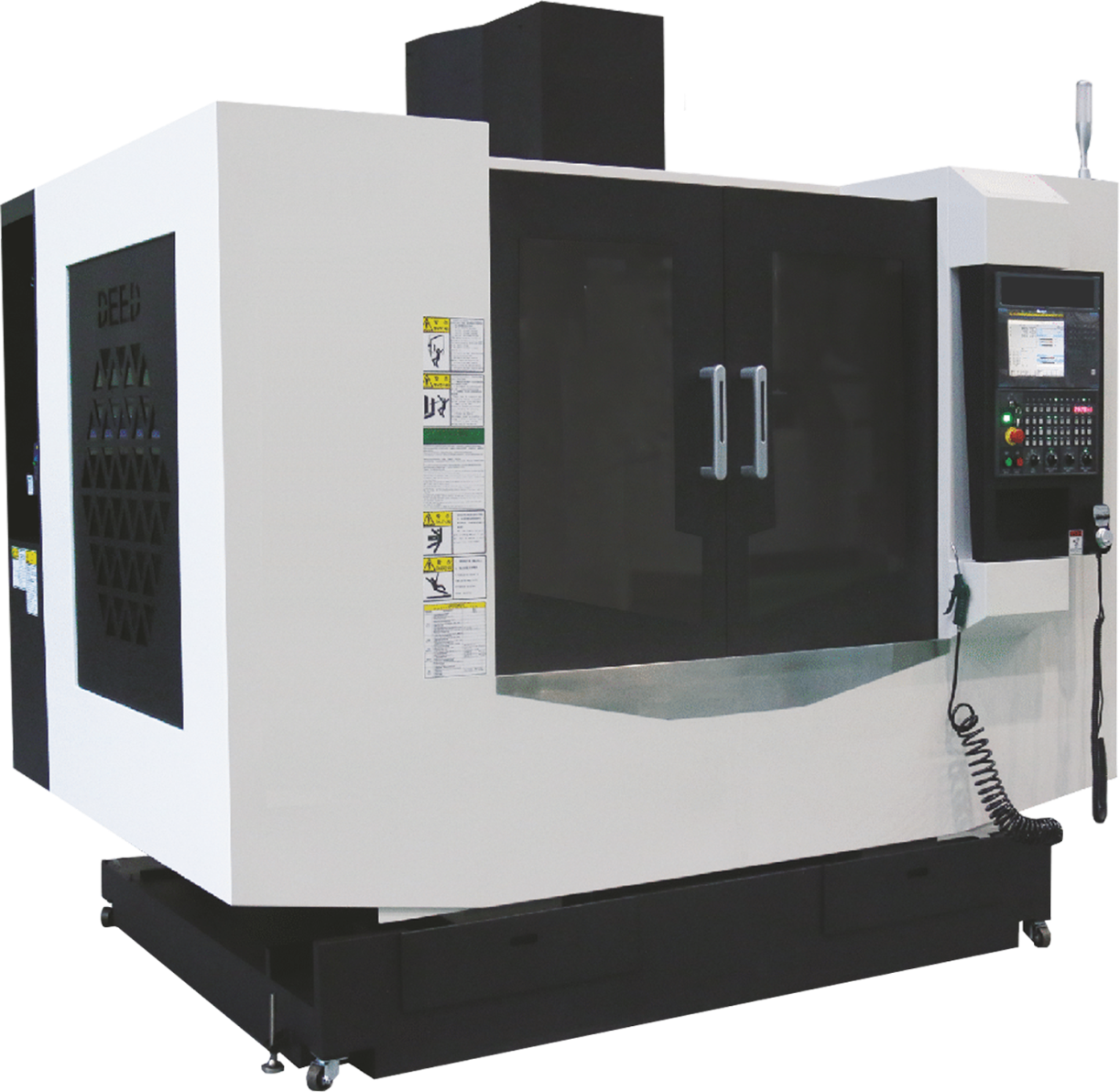

Вертикальный обрабатывающий центр: VMC 50С

Описание

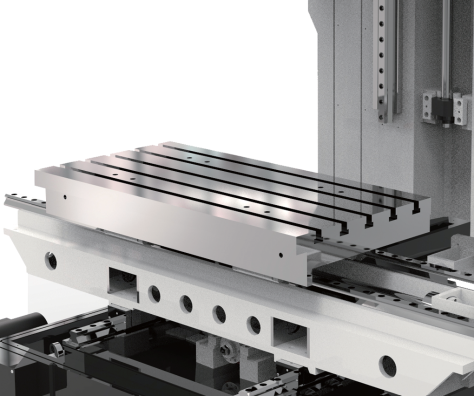

Рабочий стол.

Рабочий стол станка имеет габариты 950х500 мм, грузоподъемность - 600 кг. 4 Т-образных пазов шириной 18 мм предназначены как для крепления заготовок посредством гидромеханических тисков, угольников, прихватов, так и для крепления съемного управляемого поворотного стола (опция). Рабочий стол перемещается по направляющих качения оси X. Направляющие выполнены закаленными с предварительным натягом для обеспечения нулевого зазора.







Высокопрочный полимерный бетон

Станина, колонна и шпиндельная бабка образуют классическую С-образную конструкцию станка. Надежность и долговечность вертикального фрезерного центра обусловлены прежде всего жесткостью основных несущих узлов, также высокие показатели которой в данной модели достигаются благодаря немецкой технологии “UHPC” (ультра высокопрочный полимерный бетон), которая используется для производства станины и колоны вертикального обрабатывающего центра. Применение данной технологии уменьшает термический коэффициент расширения, что значительно снижает влияние температуры на работу станка. Технология “UHPC” также увеличивает коэффициент поглощения вибрации при работе обрабатывающего центра.

Приводы подачи

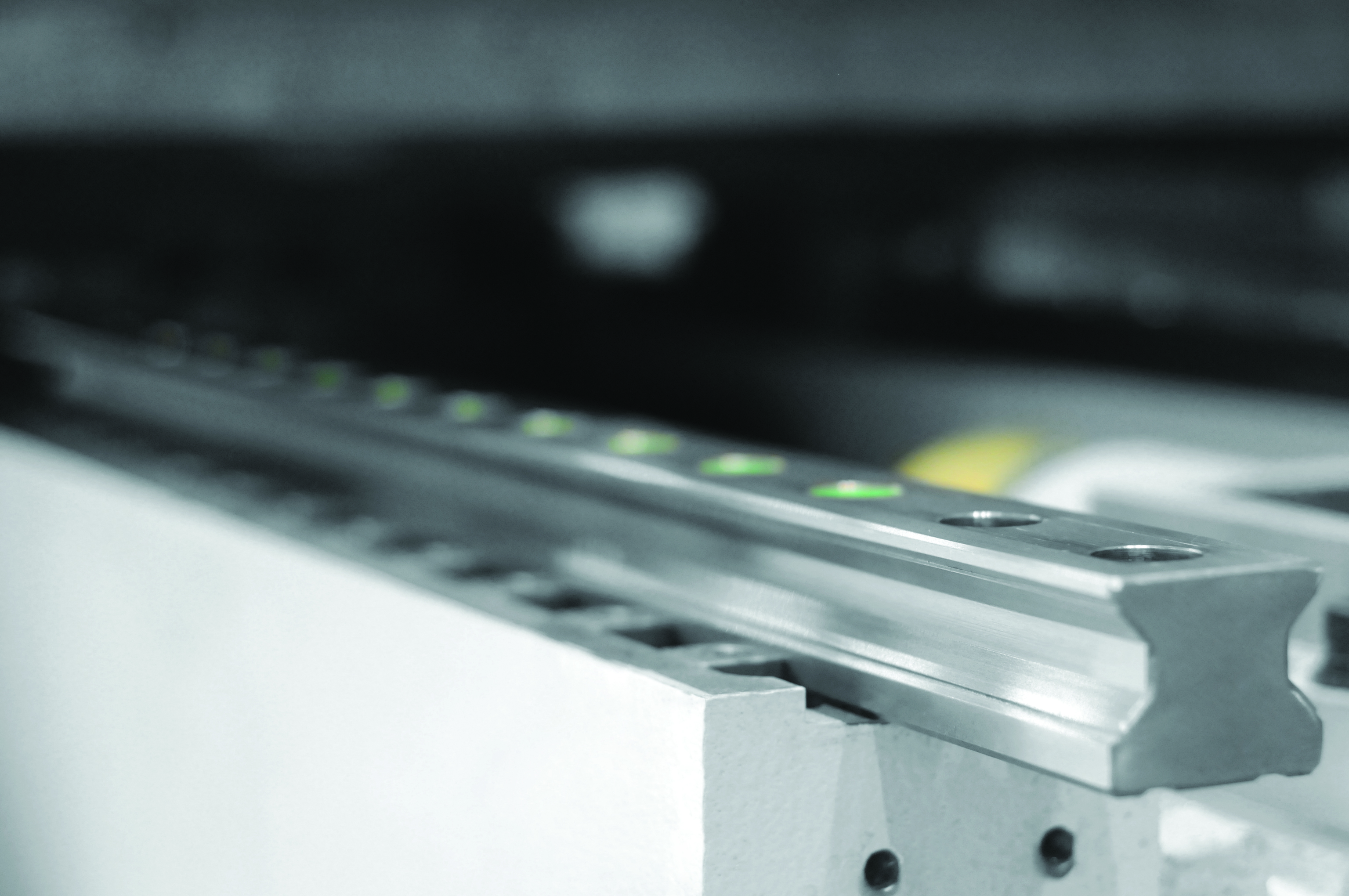

Высокая точность достигается благодаря системе ЧПУ, работающей с прямыми приводами сервомоторов (прямое соединение через муфту) и ШВП. Линейные направляющие установлены по всем трем осям (широко расположенными параллельно друг другу для лучшей стабильности).









Шпиндель

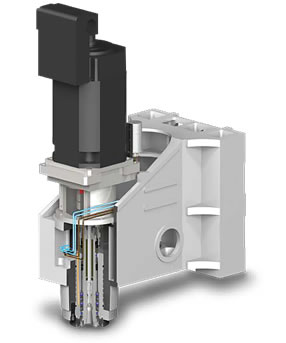

Данный обрабатывающий центр оснащен стандартным шпинделем с ременным приводом поддерживается в радиально-упорных шариковых подшипниках класса высокой точности, что обеспечивает непрерывную работу с частотой вращения шпинделя - до 8 000 об / мин.

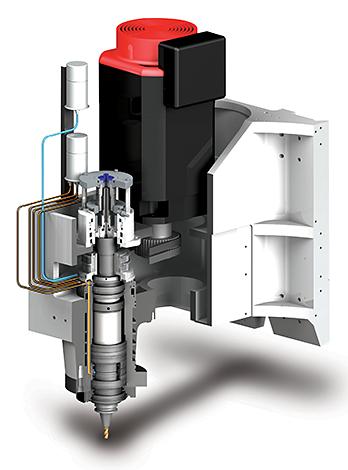

На обрабатывающем центре опционально устанавливается шпиндель с частотой вращения 10 000 Об/мин (Прямой привод). Данный шпиндель является хорошим выбором сочетая высокий крутящий момент и высокую частоту вращения шпинделя. В результате становиться удобно обрабатывать сложные заготовки, включающие черновую, получистовую и чистовую обработку, на различных материалах.



1) Шпиндель 8000 об/мин (Ременной привод)

Шпиндель 10000 об/мин (Прямой привод)

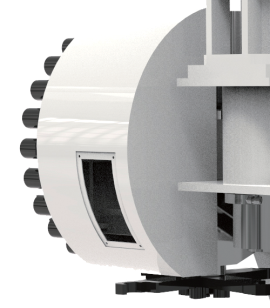

Магазин автоматической смены инструмента

Количество инструментов - 24. Устройство автоматической смены инструмента кулачкового типа с поворотным кронштейном обеспечивает 1.6 - секундное время смены инструмента. Этот тип АСИ является лучшим выбором для быстрой обработки деталей.







Технические данные



Технические данные

Система ЧПУ

FANUC Oi MF(5)

Максимальная нагрузка на рабочий стол

500 кг

Рабочая поверхность

950 x 500 мм

T-образный паз (Ширина x Кол-во x Интервал)

18 x 4 x 100

Расстояние между торца шп. и поверхности рабочего стола

Мин 150 – Макс 750 мм

Перемещение по осям

X-ось

850 мм

Y-ось

500 мм

Z-ось

610 мм

Подачи

Холостой ход по осям (X/Y/Z)

36/36/24 м/мин

Ускорение по осям (X/Y/Z)

0.4/0.4/0.4 g

Скорость резания по осям (X/Y/Z)

1 – 10 000 мм/мин

Линейные направляющих по осям (X/Y/Z)

качения

Ширина линейных направляющих

45 мм

Диаметр ШВП x шаг

40 x 16 мм

Точность (ISO)

Точность позиционирования по осям (X/Y/Z) при (20±0.5°C)

± 0,004 мм

Точность повторяемости

± 0,0025 мм

Шпиндель

Тип соединения

Ременной

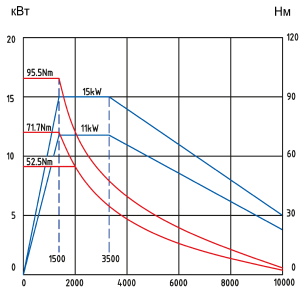

Мощность двигателя привода

11/15 кВт

Частота вращения

8000 об/мин

Крутящий момент

52.5/95.5 Нм

Исполнение конуса шпинделя

BT 40

Автомат смены инструмента (АСИ)

Тип инструментального магазина

Дисковый

Число инструментов

24

Макс. диаметр инструмента

- постоянно

Ø78 мм

- без соседних инструментов

Ø150 мм

Макс. длина инструмента

300 мм

Макс. вес инструмента

8 кг

Усилие зажима инструмента

9,8 кН

Время смены инструмента

- инструмент-инструмент

1.6 сек

Сервомоторы

Мощность подач по осям X/Y

3/3 кВт

Мощность подач по оси Z

3 кВт

Крутящий момент подач по осям X/Y

20/20 Нм

Крутящий момент подач по оси Z

27 Нм

Другое

Общая потребляемая мощность

25 кВт

Давление сжатого воздуха в сети

6.5 бар

Ёмкость бака СОЖ

270 литров

Габариты (длина x ширина x максимальная высота)

2600 x 2600 x 3050 мм

Вес

6000 кг



Стандартная комплектация

Стандартная конфигурация

Система ЧПУ: Fanuc Oi-MF (5)

Линейные направляющие качения по осям X, Y, Z (45 мм)

Шпиндель ременной с максимальной частотой вращения – 8000 об/мин

24-позиционный инструментальный магазин рычажного типа

Автоматическая система смазки направляющих и ШВП

Исполнение ШВП осей X, Y и Z с преднатягом

Продувка конуса шпинделя воздухом

Переносной электронный маховичок управления (MPG)

Кольцевой механизм подачи СОЖ по контуру шпинделя

Сопла подачи СОЖ и воздуха на торце шпинделя

Теплообменник (вентилятор) электрического шкафа

3х-цветная сигнальная лампа состояния станка

Освещение рабочей зоны

Пневматический пистолет

Пистолет подачи СОЖ

Трансформатор 380В, 50Гц, 3 фазы



Опции

Шпиндель и устройства охлаждения

Прямой привод

(увеличение максимальной частоты вращения шпинделя до 10 000 об/мин)

Охлаждение шпинделя

Подача СОЖ через шпиндель - 20 Бар

Штревель BT40-45°

Штревель BT40-45° с проходным отверстием

Удаление стружки

Стружкоуборочный транспортер скребкового типа с тележкой для стружки

Система смыва стружки

Датчики линейных перемещений

Датчики линейных перемещений по осям X, Y, Z "FAGOR"

Датчики линейных перемещений по осям X, Y, Z "Heidenhain"

Датчики измерения и контроля инструмента/заготовки

Автоматическая система измерения инструмента "Blum" ZX-Speed

Устройство измерения заготовки "Renishaw" OMP60

Другие опции

Пневматический противовес по оси Z

Увеличение колонны на 250 мм

Устройство сепарации масла и СОЖ
